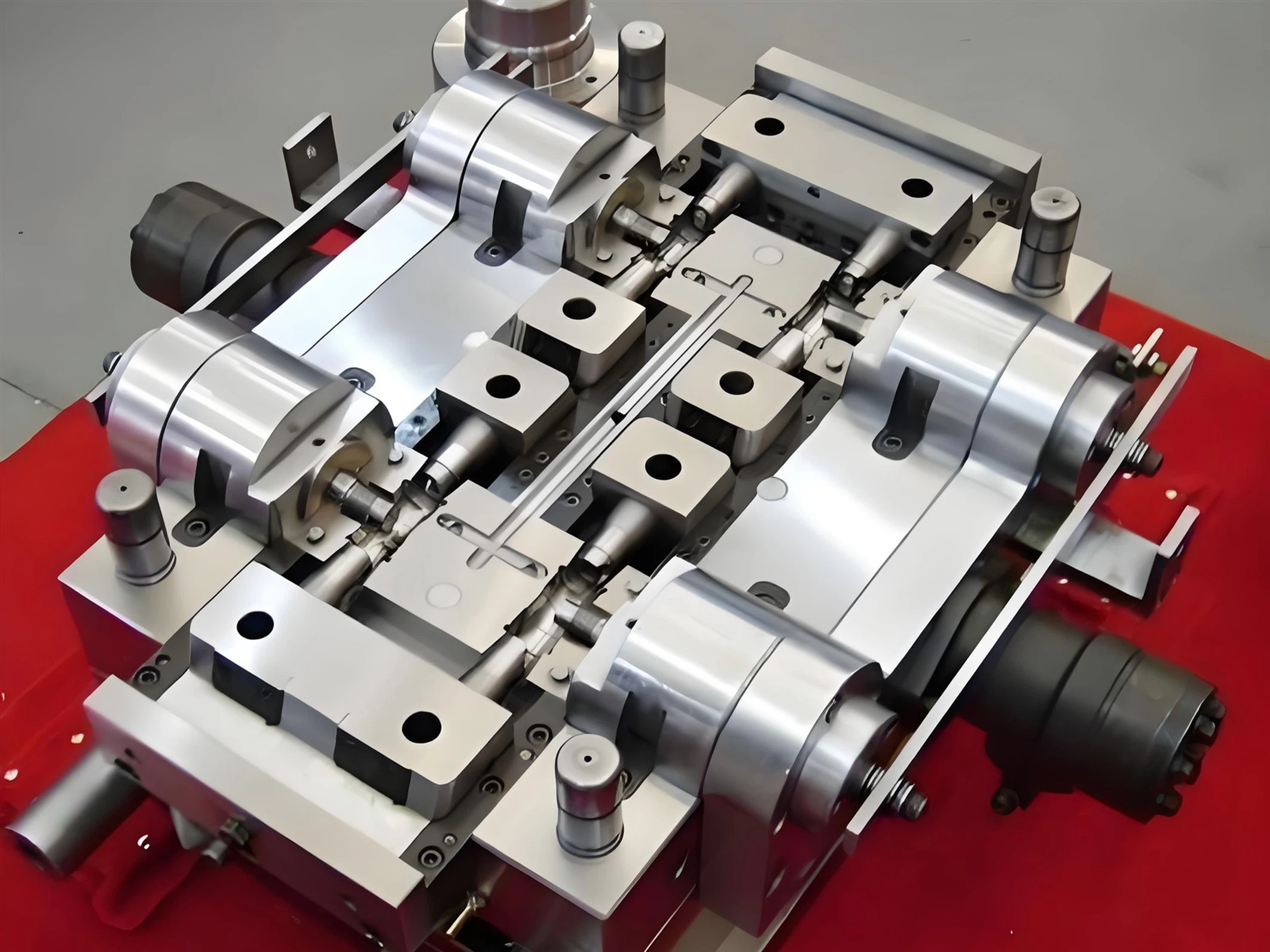

Aufschlüsselung der Spritzgusskosten
Du schaust zuSpritzgussformfür Ihre Produktionsanforderungen. Die Preise, die Sie sehen, liegen wahrscheinlich zwischen einigen Tausend und über 100.000 US-Dollar. Das ist eine große Lücke und erschwert Ihre Entscheidung.
Lassen Sie uns die Verwirrung durchbrechen. In diesem Leitfaden werden alle Kostenkomponenten für Spritzgussformen aufgeschlüsselt, sodass Sie ein genaues Budget erstellen und teure Überraschungen vermeiden können.
Was macht den Gesamtpreis der Spritzgussform aus?
Die Kosten für Spritzgussformen sind nicht einfach. Sie kaufen nicht nur ein Stück Metall. Sie investieren in Designarbeit, Materialien, Bearbeitungszeit, Tests und laufende Wartung.
Kostenverteilung
Marktwachstum
Wenn Sie zum ersten Mal ein Angebot von einem Formenbauer erhalten haben, sehen Sie möglicherweise einen Posten mit der Bezeichnung „Formgebühr“ oder „Formgebühr“ und fragen sich, was das eigentlich bedeutet. Vereinfacht ausgedrückt handelt es sich bei der Formgebühr um die einmaligen -Kosten, die Sie für die Konstruktion und Herstellung der Spritzgussform selbst zahlen. Es deckt alles ab, vom rohen Stahl- oder Aluminiummaterial über die CNC-Bearbeitung und Erodierbearbeitung bis hin zum Formenbau, Polieren und ersten Probeläufen. Diese Gebühr ist unabhängig von den Produktionskosten pro Teil, die Sie später zahlen, wenn die Form mit der Herstellung von Kunststoffteilen beginnt.
Einige Käufer verwechseln die Formgebühr mit den Kosten für das Spritzgießen der Teile selbst. Das sind zwei verschiedene Dinge. Die Formgebühr ist Ihre Vorabinvestition in die Werkzeugausstattung. Die Kosten für den Spritzgussservice sind die Kosten, die Sie pro Zyklus oder pro Einheit während der Produktion zahlen. Wenn Ihnen eine Fabrik 15.000 US-Dollar für eine Form plus 0,85 US-Dollar pro Teil anbietet, sind diese 15.000 US-Dollar die Formgebühr. Es wiederholt sich nicht. Die 0,85 $ reichen aus.
Wenn Sie diesen Unterschied verstehen, können Sie Angebote genau vergleichen. Ein Lieferant, der eine niedrige Gussformgebühr, aber hohe Kosten pro Einheit anbietet, kann bei über 50.000 Teilen teurer sein als ein Lieferant, der mehr für die Gussform, aber weniger pro Stück verlangt.
Primäre Kostenkategorien
- Erstinvestition in die Werkzeugausstattung
- Produktionskosten pro-Einheit
- Versteckte Betriebskosten
Kostenkomponenten für Spritzgussformen

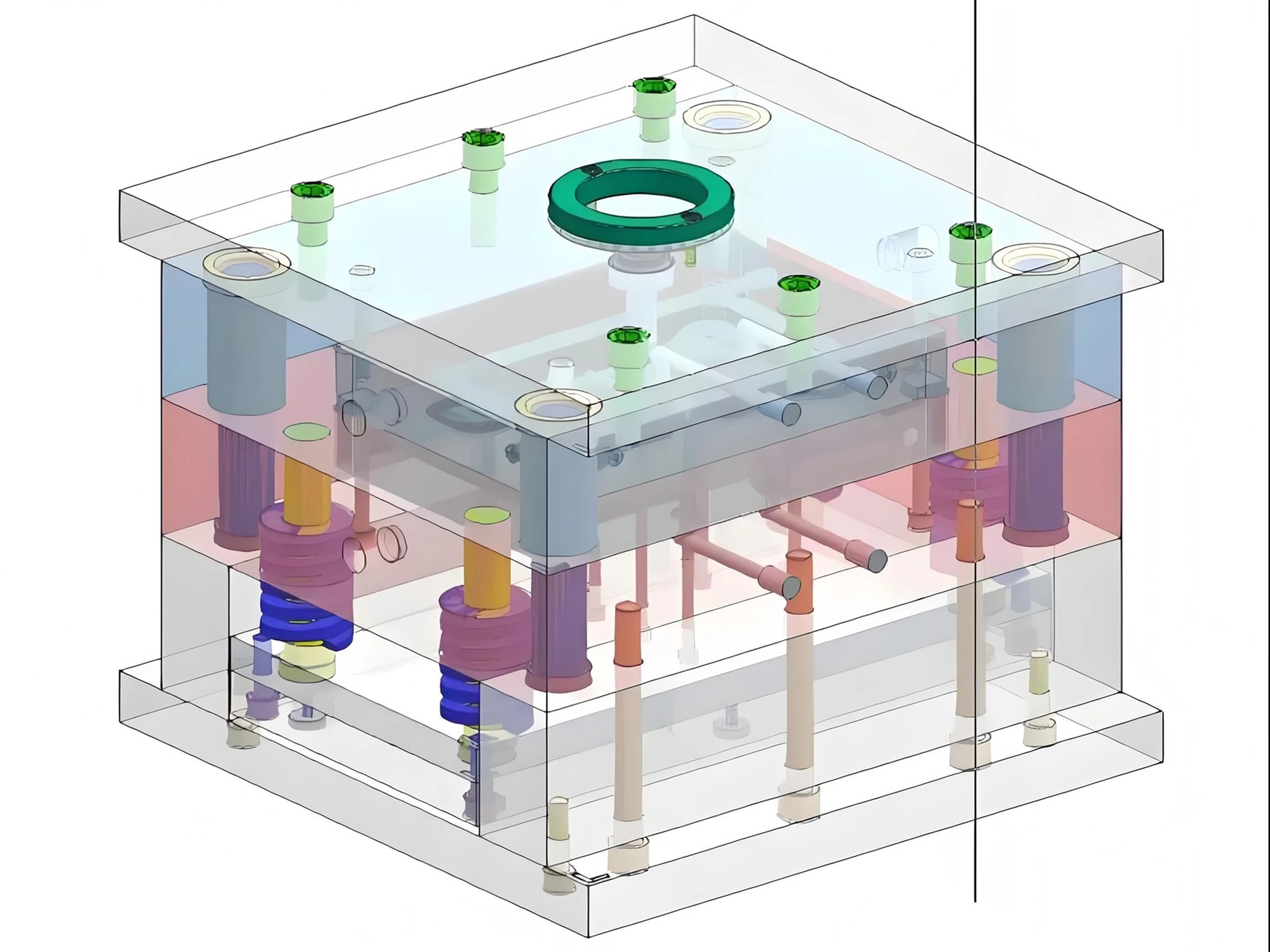

Erstinvestition: Was Sie im Voraus bezahlen
Ihre Vorabkosten beginnen mit der Formgestaltung und -herstellung. Hier passieren die meisten Budgetüberraschungen.
Formendesign- und Engineering-Gebühren
Die Designgebühren hängen von der Komplexität des Teils ab. Einfache Formen mit zwei-Kavitäten für Grundformen erfordern möglicherweise 20-40 Stunden Konstruktionszeit. Komplexe Formen mit mehreren Kavitäten und komplizierten Geometrien können 200+ Stunden in Anspruch nehmen.
Ingenieure berechnen je nach Standort und Fachwissen zwischen 75 und 150 US-Dollar pro Stunde. Ein einfacher Formentwurf könnte 2.000 bis 5.000 US-Dollar kosten. Komplexe Automobil- oder Medizinteile können die Designkosten auf 15.000 bis 30.000 US-Dollar erhöhen.
Sie zahlen auch dafürFormflussanalyse. Diese Simulation kostet 500 bis 3.000 US-Dollar, erspart Ihnen aber später teure Neukonstruktionen. Es sagt voraus, wie Kunststoff die Kavität füllt, identifiziert Schwachstellen und optimiert die Anschnittpositionen.
Werkzeug- und Herstellungskosten
Die Spritzgusskosten liegen je nach Auftragsgröße, Teilekomplexität und anderen Faktoren zwischen 10.000 US-Dollar oder weniger und 100.000 US-Dollar.
Wichtige Kostentreiber
Formmaterial
Aluminiumformen kosten 2.000 bis 10.000 US-Dollar und halten 10.000 bis 100.000 Zyklen. Stahlformen kosten 10.000 bis 100 US-Dollar000+, halten aber Millionen von Zyklen. Vorgehärteter Stahl liegt mit 5.000 bis 50.000 US-Dollar im Mittelfeld.
Anzahl der Kavitäten
Formen mit einer Kavität-sind am günstigsten. Jeder zusätzliche Hohlraum erhöht die Grundkosten um 30-50 %. Eine Form mit vier Kavitäten kostet nicht viermal so viel wie eine Form mit einer Kavität, aber fast das 2,5- bis 3-fache.
Schimmelkurs
Formen der Klasse 105 (niedrigste Qualität) kosten 40–60 % weniger als Formen der Klasse 101 (höchste Qualität). Die meisten Produktionsformen sind Klasse 102 oder 103.
Anforderungen an die Oberflächenbeschaffenheit
Hochglanzpolierte Oberflächen können 2.000 bis 10.000 US-Dollar kosten. Strukturierte Oberflächen kosten 500 bis 3.000 US-Dollar. Erodierarbeiten für tiefe Rippen oder komplexe Merkmale kosten zusätzlich 1.000 bis 5.000 US-Dollar.
Optionen für Maschineninvestitionen
Große industrielle Spritzgießmaschinen kosten zwischen 50.000 und 200 US-Dollar.000+.
Kaufen Sie Ihre eigene Maschine
Das ist sinnvoll, wenn Sie jährlich 500000+ Teile produzieren.
- Sie kontrollieren den Zeitplan
- Erledigen Sie alle Wartungsarbeiten
- Bedienerschulung erforderlich
- Amortisation: 3-5 Jahre
Zahlen Sie die Preise pro-Teil. Keine Vorabkosten für die Maschine.
- Die Kosten pro-Einheit bleiben höher
- Am besten für Volumina unter 100.000
- Gut für mehrere Materialtypen
- Keine Wartungspflichten
Desktop-Spritzguss
Kleine Maschinen kosten 5.000 bis 15.000 US-Dollar.
- Behandelt einfache Teile
- Geringe Stückzahlen (1.000–10.000 Teile)
- Die Qualität hinkt der Industrie hinterher
- Gut für Prototyping
Wie viel kostet die Spritzgussform für bestimmte Produkte?
Die Kostenspannen sehen unterschiedlich aus, je nachdem, was Sie tatsächlich herstellen. Hier sehen Sie, wie sich die Kosten für Spritzgusswerkzeuge bei gängigen Anwendungen auswirken.
Kleine Plastikspielzeugteile (1.000 Stück)
Für kleine Spielzeugteile wie Actionfigurenzubehör, Bausteinkomponenten oder Miniaturfahrzeuge kostet eine Aluminiumform mit einer -Kavität normalerweise 2.000 $-5.000 $. Bei 1.000 Einheiten aus ABS-Kunststoff müssen Sie mit Kosten pro Teil von 1,50 bis 4,00 US-Dollar rechnen, einschließlich Material, Maschinenzeit und Arbeitsaufwand. Ihre gesamten Projektkosten für 1.000 Spritzgussteile liegen zwischen 3.500 und 9.000 US-Dollar. Bei diesem Volumen dominieren die Werkzeugkosten. Wenn Sie die Anzahl auf 5.000 Einheiten erhöhen können, sinken Ihre Kosten pro Einheit auf 0,80 bis 2,00 US-Dollar.
Gehäuse für Unterhaltungselektronik und tragbare Geräte
Gehäuse für tragbare Geräte erfordern engere Toleranzen und bessere Oberflächenbeschaffenheiten als Spielzeuge. Die Formkosten für ein zweiteiliges Gehäuse (Ober- und Unterschale) liegen je nach Komplexität zwischen 8.000 und 25.000 US-Dollar. Materialien wie PC/ABS-Mischungen kosten mehr als Standard-ABS. Erwarten Sie 2 bis 4 US-Dollar pro Teil bei 5.000 Einheiten und sinken Sie auf 0,90 bis 1,80 US-Dollar bei 50.000 Einheiten.
Automobilkomponenten
Für Autoteile sind Formen aus gehärtetem Stahl erforderlich, die für 500 000+ Zyklen ausgelegt sind. Eine typische Bracket- oder Clip-Form kostet 15.000 $-40.000 $. Armaturenbrettkomponenten oder große Gehäuse kosten 50.000 bis 100.000 US-Dollar. Die Kosten pro Teil sind bei Stückzahlen niedrig – oft 0,50–$2.00 -, aber die Vorabinvestition in die Form ist erheblich.
Teile für medizinische Geräte
Medizinische Formen erfordern häufig Edelstahl oder Spezialstähle für Biokompatibilität, Reinraumkompatibilität und Einhaltung gesetzlicher Vorschriften. Eine Form für eine einfache Spritzenkomponente könnte 10.000 $-20.000 $ kosten. Komplexe Formen mit mehreren Kavitäten für medizinische Einweggeräte können 60.000 bis 120.000 US-Dollar kosten. Materialien wie PC oder PEEK in medizinischer Qualität erfordern höhere Stückkosten als Verbraucheranwendungen.

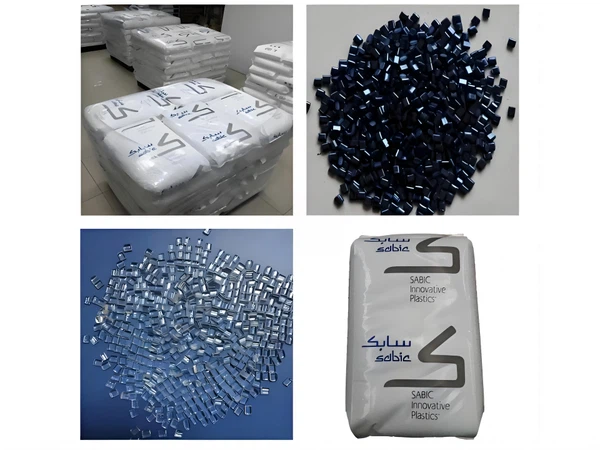

Betriebskosten: Was Sie jedes Teil tatsächlich kostet
Nachdem Sie in Werkzeuge investiert haben, fallen für jedes von Ihnen hergestellte Teil direkte Kosten an. Bei der Massenproduktion summieren sich diese schnell.
Materialkosten pro Zyklus
Die Materialkosten liegen zwischen 1 und 10 US-Dollar pro Pfund, wobei spezielle technische Kunststoffe mehr kosten.
| Material | Kosten pro Pfund |
|---|---|
| Polypropylen (PP) | $1-$2 |
| Polyethylen (PE) | $1-$2.50 |
| ABS | $2-$3 |
| Polycarbonat (PC) | $3-$5 |
| Nylon (PA) | $4-$7 |
| PEEK und hohe{0}}Leistung | $50-$150 |
Ein typisches Verbraucherproduktteil mit einem Gewicht von 2 Unzen verbraucht etwa 0,15 bis 0,40 US-Dollar an Material. Aber man kann nicht nur das Teilegewicht berechnen. Sie müssen Angusssysteme, Angüsse und Ausschuss berücksichtigen. Der tatsächliche Materialverbrauch ist typischerweise 20–40 % höher als das Gewicht des fertigen Teils.
ABS (Acrylnitril-Butadien-Styrol)ist der ideale Partner für Spritzgussprojekte. Mit 2 bis 3 US-Dollar pro Pfund ist ABS für Verbraucherprodukte erschwinglich, bietet jedoch eine bessere Schlagfestigkeit und Oberflächenqualität als billigere Harze wie PP oder PE. Es lässt sich bei relativ normalen Temperaturen (220–260 Grad) gut formen, was bedeutet, dass Sie keine speziellen Maschineneinstellungen oder verlängerten Zykluszeiten benötigen.
Für ein typisches ABS-Spritzgussteil mit einem Gewicht von 3 Unzen belaufen sich die Rohmaterialkosten auf etwa 0,25 $-0,40 $ pro Stück. Berücksichtigt man Angusskanäle, Angüsse und normalen Abfall, liegen die tatsächlichen ABS-Materialkosten pro Teil bei etwa 0,35 bis 0,55 US-Dollar. ABS lässt sich auch problemlos lackieren, plattieren und texturieren, wodurch der Bedarf an teuren In-Mold-Finishes reduziert werden kann. Wenn es bei Ihrem Projekt um Gehäuse von Unterhaltungselektronik, Geräteabdeckungen oder Spielzeugkomponenten geht, bietet ABS oft die beste Balance dazwischenKosten für Kunststoffformen und Teileleistung.
Zusätzliche Materialkosten
Auch Farb- und Zusatzstoffe wie UV-Stabilisatoren oder Flammschutzmittel erhöhen die Materialkosten. Diese fügen je nach Zusatzstofftyp 0,50 bis 3,00 US-Dollar pro Pfund hinzu.
Arbeits- und Maschinenzeit
Die Zykluszeit bestimmt Ihren Durchsatz. Schnelle Zyklen bedeuten niedrigere Stückkosten. Langsame Zyklen schmälern die Gewinnmargen.
Typische Zykluszeiten
Maschinenzeitkosten
Kostenberechnung pro-Teil
Berechnen Sie Ihre{0}}Teilekosten mit dieser Formel:
(Maschinenstundensatz + Arbeitsstundensatz) ÷ (3600 Sekunden ÷ Zykluszeit in Sekunden)
Für einen 45-Sekunden-Zyklus auf einer Maschine für 40 $/Stunde mit 25 $/Stunde Arbeit: (65 $) ÷ (3600 ÷ 45)=0,81 $ pro Teil nur für Maschinenzeit und Arbeit.
Die oben genannten Maschinenstundensätze spiegeln nur die direkten Kosten wider. In der Branche geben Spritzgießer oft einen „Belastungssatz“ oder „Maschinenbelastungssatz“ an, der alles umfasst: Maschinenabschreibung, Strom, Stellfläche, Gemeinkosten, Wartung und indirekte Arbeit. Eine typische Belastungsrate beim Spritzgießen liegt in den USA bei mittelgroßen Maschinen zwischen 60 und 150 US-Dollar pro Stunde. In China liegen die Stundensätze für vergleichbare Geräte bei 15 bis 40 US-Dollar. Die europäischen Tarife liegen irgendwo dazwischen, typischerweise zwischen 50 und 120 US-Dollar pro Stunde.
Wenn Sie die Kosten für Spritzgussdienstleistungen zwischen inländischen und ausländischen Lieferanten vergleichen, stellen Sie sicher, dass Sie die Belastungssätze vergleichen - und nicht nur die Preise für Rohmaschinen. Ein Maschinenpreis von 25 $/Stunde in China mit 15 $/Stunde Gemeinkosten entspricht einem Belastungspreis von 40 $. Ein Maschinenpreis von 40 $/Stunde in den USA mit 50 $/Stunde Gemeinkosten entspricht 90 $. Allein dieser Unterschied kann Ihre Spritzgusskosten pro Teil bei arbeitsintensiven Komponenten um 30 -50 % verschieben.

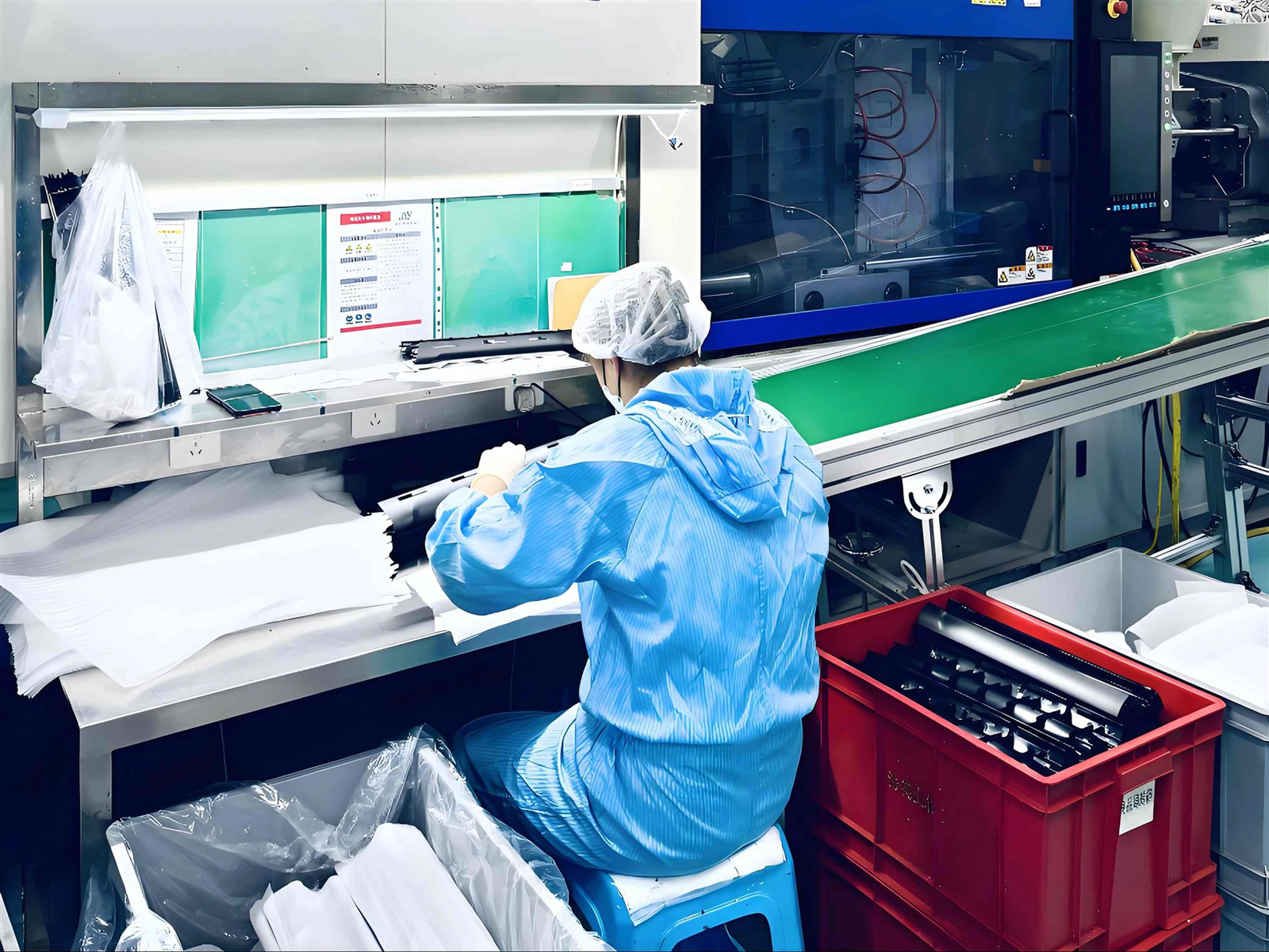

Qualitätskontrolle und Prüfung
Sie können Qualitätsprüfungen nicht überspringen. Defekte Teile kosten mehr als Tests.
Erstmusterprüfung
Der Preis liegt zwischen 500 und 2.000 US-Dollar. Sie validieren Abmessungen, Aussehen und Materialeigenschaften, bevor die vollständige Produktion beginnt.
Laufende Inspektionskosten (2-5 % der Produktionskosten)
| Inspektionstyp | Kosten pro Teil |
|---|---|
| Sichtprüfung | $0.05 - $0.15 |
| Dimensionsüberprüfung | $0.10 - $0.30 |
| KMG-Inspektion | $5 - $20 |
| Automatisierte Bildverarbeitungssysteme | $0.02 - $0.08 |
Die meisten Hersteller bemustern 5–10 % der Teile während der Produktionsläufe. Kritische Anwendungen wie die Medizin- oder Automobilindustrie prüfen möglicherweise 100 % der Teile, was die Kosten erheblich erhöht.
Versteckte Kosten, die die meisten Käufer überraschen
Die offensichtlichen Kosten sind in Anführungszeichen angegeben. Die versteckten Kosten tauchen später auf und sprengen Ihr Budget.
Wartung und Reparaturen
Schimmelpilze benötigen regelmäßige Pflege. Ignorieren Sie dies, zahlen Sie dafür mit Ausfallzeiten und Defekten.
Vorbeugende Wartung (3–5 % der ursprünglichen Formkosten pro Jahr)
|
Wartungsartikel
|
Kostenspanne
|
|---|---|
|
Reinigung alle 10.000 - 50.000 Zyklen
|
$200 - $500
|
|
Komponenteninspektion (vierteljährlich)
|
$150 - $300
|
|
Austausch von Verschleißteilen
|
$500 - $2.000 jährlich
|
|
Entlüften und Polieren der Restaurierung
|
$300 - $800 jährlich
|
Unerwartete Reparaturen
|
Art des Schimmelproblems
|
Kostenspanne
|
|---|---|
|
Beschädigter Kern oder Hohlraum
|
$2,000 - $10,000
|
|
Austausch des Läufersystems
|
$500 - $2,000
|
|
Größere Formausfälle/Umbauten
|
40 - 60 % der ursprünglichen Kosten
|
Einrichtungs- und Umrüstzeit
Jedes Mal, wenn Sie die Produktionsläufe wechseln, verlieren Sie Geld.
Einrichtungszeit
1–4 Stunden, je nach Maschinengröße und Formkomplexität
Kosten pro Umstellung
Klein: 50–150 $
Mittel: 150–400 $
Groß: 400–800 $
Materialverschwendung
2–10 Pfund Plastik pro
Die Umstellung kostet 6 bis 30 US-Dollar
Wenn Sie 10.000 Teile pro Durchgang herstellen und die Umrüstung jeweils 300 US-Dollar kostet, sind das nur 0,03 US-Dollar pro Teil für die Einrichtung. Führen Sie nur 1.000 Teile aus und die Einrichtungskosten steigen auf 0,30 $ pro Teil.
Kosten für Spritzgussversuche
Bevor die vollständige Produktion beginnt, durchläuft jede neue Form Probeläufe -, die üblicherweise als T1-, T2- und manchmal auch T3-Proben bezeichnet werden. In diesen Testphasen wird überprüft, ob die Form Teile innerhalb der Spezifikation produziert. Die meisten Käufer merken erst, dass Testkosten anfallen, wenn sie diese auf der Rechnung sehen.
Ein Standard-Formversuch kostet in der Regel 300 -1.500 $ pro Durchgang, je nach Maschinengröße und Material. Dies umfasst die Zeit für die Einrichtung der Maschine, den Harzverbrauch während des Tests und den Arbeitsaufwand für die Prüfung von Musterteilen. Einfache Formen bestehen oft nach ein oder zwei Versuchen. Komplexe Formen mit engen Toleranzen oder Anordnungen mit mehreren Kavitäten erfordern möglicherweise drei oder mehr Runden.
Budgetieren Sie die Testkosten auf etwa 3-5 % Ihrer gesamten Forminvestition. Für eine Form im Wert von 20.000 US-Dollar sind das 600 -1.000 US-Dollar an Testkosten. Wenn beim ersten Versuch Probleme auftauchen – kurze Aufnahmen, Blitzlicht, Dimensionsprobleme –, geht die Gussform zur Anpassung zurück und Sie zahlen für eine weitere Proberunde. Aus diesem Grund lässt sich durch die Investition in eine ordnungsgemäße Formflussanalyse (500–3.000 US-Dollar) im Vorfeld oft ein Vielfaches dieses Betrags in kürzeren Testdurchgängen einsparen.
Einige Formenbauer schließen den ersten Versuch in ihren Angebotspreis für die Form ein. Andere führen es separat auf. Klären Sie immer, was Ihre Formgebühr beinhaltet, bevor Sie ein Angebot unterzeichnen.

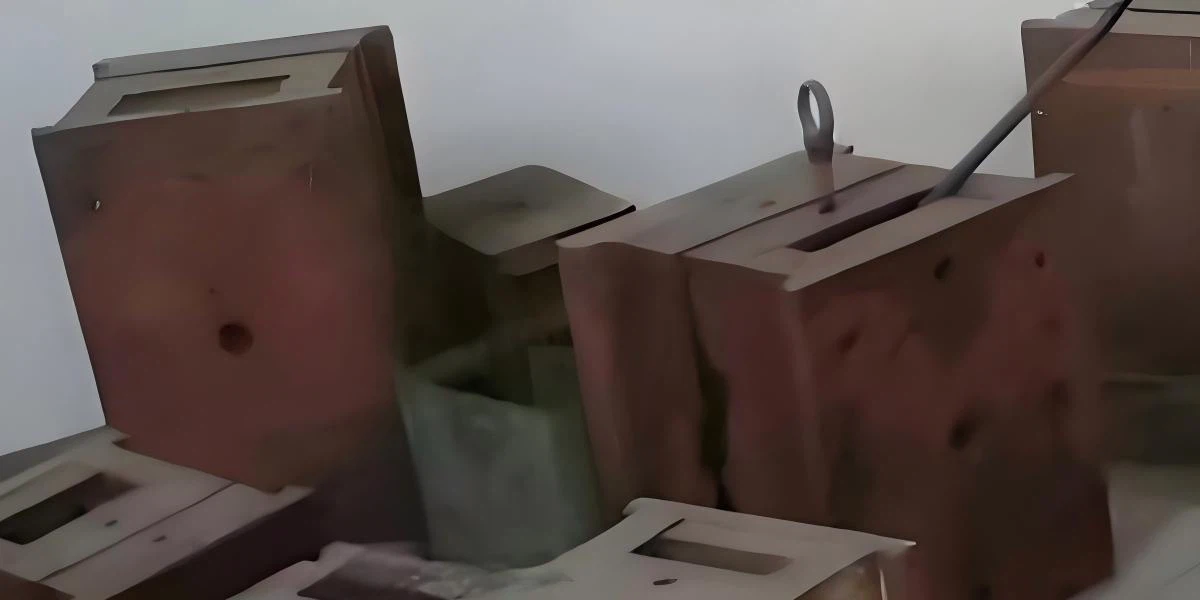

Ausschuss- und Nacharbeitsraten
Selbst gute Prozesse erzeugen Ausschuss. Budget dafür.
Startup-Schrott
Bei jedem Produktionslauf: 50–200 Teile, je nach Komplexität. Bei einem Materialwert von 0,50 US-Dollar pro Teil entspricht das einem Abfall von 25 bis 100 US-Dollar pro Durchlauf.
Laufende Ausschussraten
| Prozesstyp | Fehlerratenbereich |
|---|---|
| Gut-optimierter Prozess | 0.5-2% |
| Durchschnittlicher Prozess | 2-5% |
| Neue oder komplexe Teile | 5-15% |
Beispielhafte Kostenauswirkungen
Für 100.000 Teile bei 3 % Ausschuss und 0,80 $ Materialkosten pro Teil:
- Materialabfall: 2.400 $
- Gesamtkosten für Schrott (einschließlich Arbeitsaufwand): 4.000–6.000 $
Nacharbeit fügt eine weitere Ebene hinzu. Wenn 5 % der Teile für 0,50 $ pro Teil nachbearbeitet werden müssen, geben Sie für 100.000 Teile zusätzlich 2.500 $ aus.
Einblicke von Branchenexperten
„Die Gesamtbetriebskosten für Spritzgussformen gehen weit über die anfänglichen Werkzeugkosten hinaus. Die ordnungsgemäße Berücksichtigung von Wartung, Ausschussraten und Lebenszyklusüberlegungen kann den Unterschied zwischen profitabler Produktion und unerwarteten Verlusten ausmachen. Hersteller, die in hochwertige Werkzeuge und proaktive Wartung investieren, verzeichnen in der Regel über einen Produktionszeitraum von fünf Jahren 30–40 % geringere Gesamtkosten.“
- Überprüfung der Spritzgusstechnologie, IndustryWeek.com
ROI-Berechnung: Wann rechnet sich Spritzguss?
Sie müssen Ihren Break-Even-Punkt kennen, bevor Sie sich für die Spritzgussform entscheiden.
Break-Even-Analyseformel
Ihr Breakeven-Volumen wird wie folgt berechnet:
Werkzeugkosten ÷ (Kosten der alternativen Methode pro Teil - Spritzgusskosten pro Teil)
Beispiel 1: vs. 3D Drucken
| Kosten-/Metrikkategorie | Wert |
|---|---|
| Spritzgusswerkzeuge | $25,000 |
| Spritzgusskosten pro Teil | $0.75 |
| 3D-Druck-Alternative (pro Teil) | $8.50 |
| Breakeven-Punkt | 3.226 Teile |
Beispiel 2: vs. CNC-Bearbeitung
| Kosten-/Metrikkategorie | Wert |
|---|---|
| Spritzgusswerkzeuge | $35,000 |
| Spritzgusskosten pro Teil | $1.20 |
| CNC-Bearbeitung (pro Teil) | $15 |
| Breakeven-Punkt | 2.536 Teile |
Amortisationszeit nach Produktionsvolumen
1,000+ Teile pro Jahr können für das Spritzgießen sinnvoll sein.
Geringe Lautstärke
1.000–5.000 Teile/Jahr
| Kosten-/Zeitraumkategorie | Wertebereich |
|---|---|
| Formkosten | $10,000 - $20,000 |
| Einsparungen pro-Teil | $3 - $8 |
| Amortisationszeit | 2 - 4 Jahre |
Am besten geeignet für: Einfache Teile, lange Produktlebenszyklen
Mittleres Volumen
10.000–50.000 Teile/Jahr
| Kosten-/Zeitraumkategorie | Wertebereich |
|---|---|
| Formkosten | $20,000 - $50,000 |
| Einsparungen pro-Teil | $2 - $6 |
| Amortisationszeit | 6 - 18 Monate |
Am besten geeignet für: Konsumgüter, etablierte Nachfrage
Hohe Lautstärke
100,000+ Teile/Jahr
| Kosten-/Zeitraumkategorie | Wertebereich |
|---|---|
| Formkosten | $30,000 - $100,000 |
| Einsparungen pro-Teil | $1 - $4 |
| Amortisationszeit | 3 - 12 Monate |
Geeignet für: Massenproduktion, Gebrauchsgüter
Berücksichtigen Sie den Produktlebenszyklus. Wenn Ihr Teil 5+ Jahre lang produziert wird, sind höhere Vorabkosten für die Form sinnvoll. Minimieren Sie bei Produkten mit einem Lebenszyklus von 1–2 Jahren die Werkzeuginvestitionen.
Langfristige-Überlegungen zum Wert
Der ROI geht über die sofortige Amortisation hinaus. Berücksichtigen Sie diese Faktoren:
Produktionsflexibilität
Mit eigenen Formen haben Sie die Kontrolle über Terminplanung, Materialien und Änderungen. Outsourcing bindet Sie an die Zeitpläne Ihrer Lieferanten und begrenzt das Experimentieren.
Design-Iterationskosten
Wenn Sie Produktaktualisierungen erwarten, reduzieren günstigere Aluminiumformen oder modulare Werkzeuge die Änderungskosten. Stahlformen fixieren Ihr Design.
Geistiges Eigentum
Durch den Besitz von Formen sind Ihre Designs sicherer. Die vom Lieferanten-eigenen Werkzeuge bedeuten, dass andere Zugriff auf Ihre Spezifikationen haben.
Qualitätskonsistenz
Eine gut gebaute Form produziert über Jahre hinweg identische Teile. Diese Durchgängigkeit reduziert Mängel, Gewährleistungsansprüche und Kundenbeschwerden. Schwer zu quantifizieren, aber wertvoll.
Reaktionszeit des Marktes
Durch den schnellen Zugriff auf Spritzguss können Sie schneller auf Nachfrageschübe reagieren. Eine Überlegung lohnt sich, wenn Ihr Markt volatil ist.
Kosten-Sparstrategien, die tatsächlich funktionieren
Sie können die Kosten für Spritzgussformen senken, ohne Abstriche bei der Qualität machen zu müssen. Hier erfahren Sie, wie.
Techniken zur Designoptimierung
Ihr Teiledesign verursacht 70 % der Formkosten. Kleine Änderungen führen zu großen Einsparungen.
Gleichmäßige Wandstärke
Unterschiedliche Wandstärken verlängern die Zykluszeit und erhöhen die Anzahl der Fehler. Halten Sie einen Abstand von 25 % zwischen den Wänden ein. Ein Teil mit gleichmäßigen 2-mm-Wänden lässt sich schneller formen als eines mit 1,5-mm- und 3-mm-Abschnitten.
Unterschnitte beseitigen
Nebenaktionen und Schieber erhöhen die Formkosten um 3.000 bis 15.000 US-Dollar. Teile nach Möglichkeit so umgestalten, dass sie direkt aus der Form entnommen werden können. Wenn Sie Hinterschneidungen benötigen, verwenden Sie die Mindestanzahl an Aktionen.
Teilegröße reduzieren
Kleinere Teile verbrauchen weniger Material und kürzere Zykluszeiten. Die Reduzierung eines Teils von 6 Unzen auf 4 Unzen spart $0.20+ pro Teil allein an Material.
Vereinfachen Sie die Oberflächenbearbeitung
Spiegelpolitur kostet weitaus mehr als Standard-SPI-B-Finish. Verwenden Sie hochwertige-Oberflächen nur auf sichtbaren Oberflächen. Trennlinien auf nicht-kosmetischen Oberflächen ausblenden.
Vergrößern Sie die Entformungswinkel
Steilere Entformungswinkel (3–5 Grad gegenüber . 1-2 Grad) ermöglichen ein einfacheres Auswerfen der Teile und eine längere Lebensdauer der Form. Weniger Verschleiß bedeutet geringere Wartungskosten.
Toleranzanforderungen minimieren
Enge Toleranzen erhöhen die Bearbeitungszeit und die Kosten. Verwenden Sie ±0,005 Zoll nur dort, wo es nötig ist. ±0,010 Zoll oder geringere Toleranzen können die Bearbeitungskosten um 30–50 % senken.

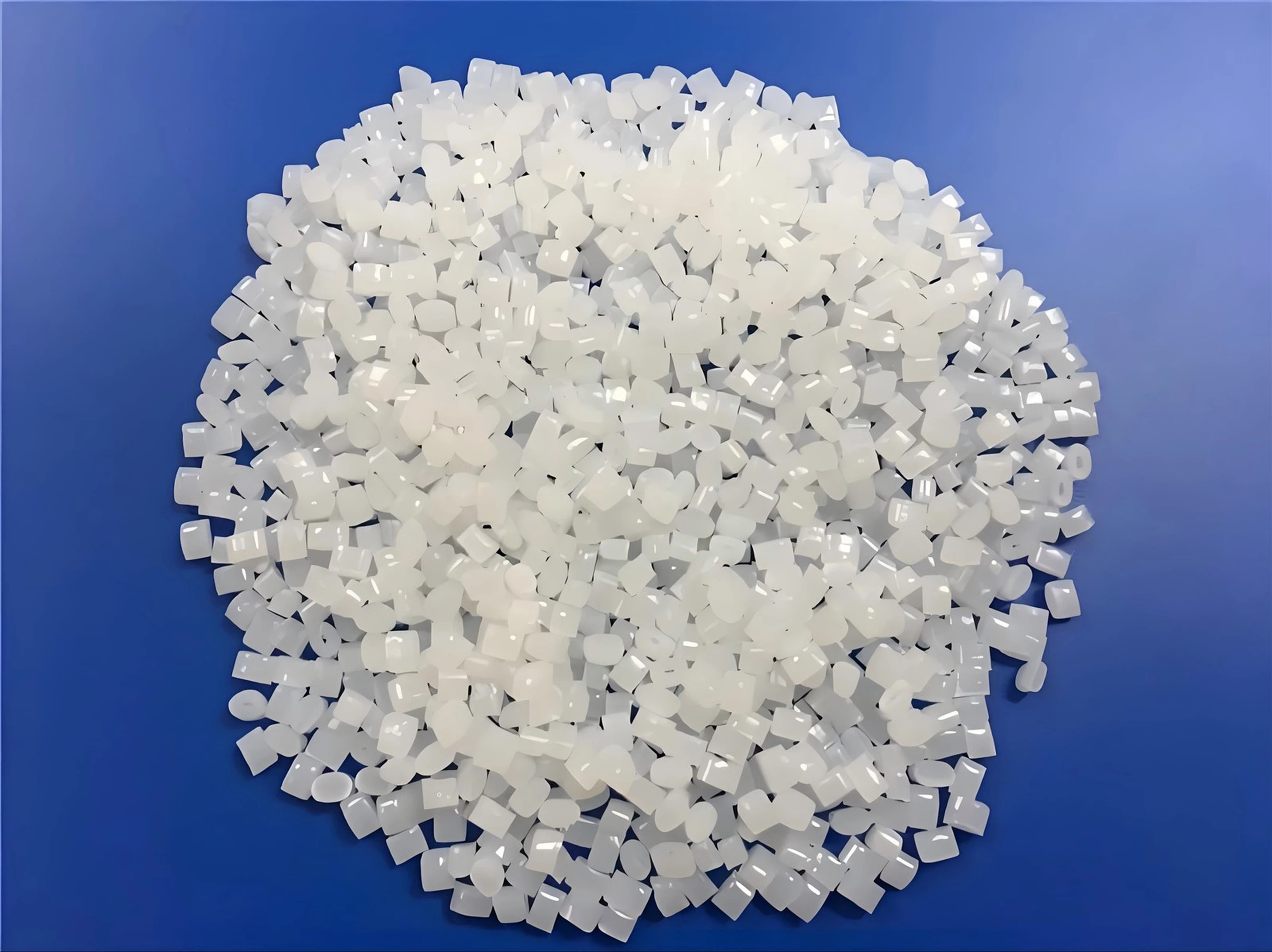

Auswirkungen der Materialauswahl
Die Materialauswahl wirkt sich sowohl auf die Werkzeugausstattung als auch auf die {0}Teilkosten aus.
Standardharze
PP, PE und PS sind am günstigsten und am einfachsten zu formen. Verwenden Sie sie, es sei denn, Sie benötigen bestimmte Eigenschaften. Durch den Wechsel von PC zu PP können 1 bis 2 US-Dollar pro Pfund eingespart werden.
Recycelter Inhalt
Post-Recyclingharze oder Post-recycelte Harze kosten 20–40 % weniger als Neuharz. Die Qualität hat sich dramatisch verbessert. Viele Anwendungen können 25–50 % recycelten Inhalt ohne Leistungseinbußen verwenden.
Materialverfügbarkeit
Exotische Materialien sind mit Problemen in der Lieferkette und Preisvolatilität konfrontiert. Bleiben Sie bei Materialien, die Ihre Lieferanten in großen Mengen vorrätig haben.
Verarbeitungseigenschaften
Leicht fließende Materialien verkürzen die Zykluszeit. Mit Glas-gefüllte Materialien verschleißen Formen schneller und erhöhen den Wartungsaufwand. Berücksichtigen Sie die langfristigen Kosten bei der Materialauswahl.
Intelligente Volumenplanung
Das Volumen wirkt sich direkt auf die Wirtschaftlichkeit pro Teil aus.
Chargengröße
Größere Produktionsläufe reduzieren die Rüstkosten pro Teil. Die Herstellung von 50.000 Teilen in einem Durchgang ist günstiger als fünf Durchläufe mit je 10.000 Teilen.
Formen mit mehreren-Kavitäten
Eine Form mit vier-Kavitäten kostet das 2-3-fache einer Form mit einer einzigen-Kavität, produziert aber vier Teile pro Zyklus. Ihre Stückkosten sinken um 50–60 %. Bei moderaten Volumina erfolgt die Amortisation schnell.
Familienformen
Produzieren Sie mehrere zusammengehörige Teile in einer Form. Eine Form mit vier Kavitäten, die vier verschiedene Komponenten herstellt, kostet weniger als vier separate Formen mit einer Kavität. Funktioniert am besten, wenn Teile in Größe und Material ähnlich sind.
Just-in-Time vs. Inventar
Große Produktionsläufe minimieren die Stückkosten, binden aber Kapital im Lagerbestand. Vergleichen Sie die Produktionseffizienz mit den Transportkosten. Bei Teilen im Wert von 1 US-Dollar und Lagerkosten von 0,15 US-Dollar pro Jahr schmälert ein übermäßiger Lagerbestand die Einsparungen.

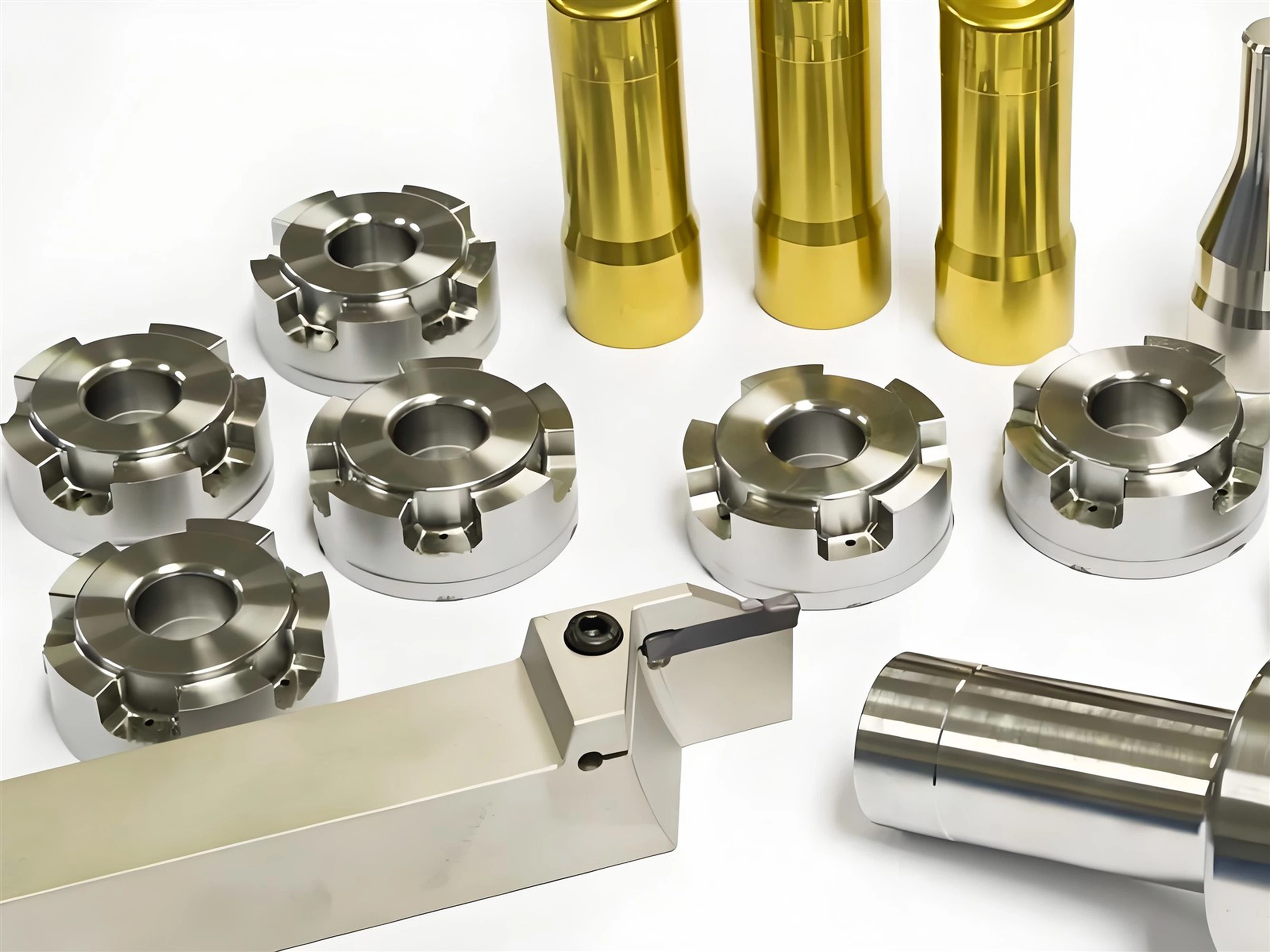

Vergleich verschiedener Formentypen und ihrer Kosten
Nicht alle Formen sind gleich. Ihre Wahl wirkt sich sowohl auf die Vorab- als auch auf die Betriebskosten aus.
| Formtyp | Anschaffungskosten | Lebensdauer (Zyklen) | Am besten für | Kostenauswirkungen pro-Teil |
|---|---|---|---|---|
| Aluminium | $2,000-$10,000 | 10,000-100,000 | Prototypen, geringe Stückzahl | Medium |
| Vor-gehärteter Stahl | $5,000-$50,000 | 100,000-500,000 | Mittlere Lautstärke, testend | Mittel-Niedrig |
| Gehärteter Stahl | $10,000-$100,000+ | 1,000,000+ | Hohes Volumen, langer Lebenszyklus | Am niedrigsten |
| Rapid Tooling | $1,000-$5,000 | 500-5,000 | Nur Prototypen | Hoch |
Die obige Tabelle zeigt Ihnen die Preisspannen, aber auch den Kostenunterschied zwischen ihnenSpritzgussformen aus Aluminium und Stahlgeht über den Aufkleberpreis hinaus.
Aluminium leitet Wärme etwa fünfmal schneller als Stahl. Das ist wichtig, da die Abkühlzeit 50–70 % jedes Einspritzzyklus ausmacht. In der Praxis reduzieren Aluminium-Spritzgussformen die Zykluszeiten im Vergleich zu Stahl um 20–40 %. Bei einem Teil mit einem 45-Sekunden-Zyklus in Stahl kann das gleiche Teil in einer Aluminiumform 28–35 Sekunden dauern. Bei über 50.000 Teilen bedeutet diese Zeitersparnis Tausende von Dollar an geringeren Maschinenkosten.
Die Vorlaufzeit ist ein weiterer großer Vorteil. Eine Aluminiumform kann in 2-3 Wochen CNC-bearbeitet werden und ist für den Test bereit. Eine vergleichbare Stahlform benötigt 5-8 Wochen. Bei Produkteinführungen, bei denen es auf die Zeit-bis-auf den Markt ankommt, können Sie mit der Aluminiumroute Wochen früher produzieren – und Umsatz generieren.
Es gibt auch eine Kostennuance, die viele Käufer übersehen: Die Rohstoffpreise variieren je nach Region. In den USA ist Aluminium als Rohstoff billiger als Stahl, wodurch die Kosten für Aluminiumformen natürlich niedriger sind. In China ist Stahl oft die günstigere Option, weshalb viele chinesische Formenbauer selbst bei Kleinserien standardmäßig auf Stahl zurückgreifen. Wenn Sie Formen international beschaffen, wirkt sich dies auf Ihren Angebotsvergleich aus. Eine Aluminiumform, die in einem US-Shop für 4.000 US-Dollar angeboten wird, und eine Stahlform, die in einer chinesischen Fabrik für 3.500 US-Dollar angeboten wird, sind kein Zuckerschlecken. Die Stahlform wiegt möglicherweise mehr und dauert länger, um sie zu modifizieren, während die Aluminiumform schneller geliefert wird und billiger zu ändern ist, wenn Designänderungen anstehen.
Bei Änderungen an Aluminiumformen betragen die Nacharbeitskosten etwa ein -Zehntel dessen, was Sie für die Änderung von Stahlwerkzeugen bezahlen würden. Wenn Sie Design-Iterationen erwarten - und die meisten neuen Produkte mindestens eine Änderungsrunde erfordern -, können Sie durch diese Flexibilität über die Projektlaufzeit 2.000 bis 10.000 US-Dollar einsparen.
Der Schnittpunkt für die meisten Projekte liegt bei etwa 15.000–50.000 Einheiten. Unterhalb dieses Bereichs kosten Aluminiumspritzgussformen insgesamt fast immer weniger. Darüber hinaus rechtfertigt die Haltbarkeit von gehärtetem Stahl die höheren Vorabinvestitionen.
Aluminiumformen lassen sich schneller bearbeiten und kosten im Vorfeld weniger. Sie arbeiten für Prototypen, Produktvalidierung und Kleinserienproduktion. Weicheres Material bedeutet schnelleren Verschleiß, insbesondere bei abrasiven Materialien wie glasfaserverstärktem Nylon.
Vor-gehärteter Stahl bietet den besten Mittelweg. Stark genug für Produktionsmengen unter 500.000 Teilen. Härter als Aluminium, aber leichter zu bearbeiten als vollständig gehärteter Stahl.
Gehärteter Stahl ist der Goldstandard für die Massenproduktion. Höhere Vorabkosten, aber niedrigste{1}}Teilkosten bei großen Stückzahlen. Kann bei ordnungsgemäßer Wartung Millionen von Zyklen bewältigen.
Rapid Tooling nutzt 3D-Druck oder weiche Materialien für schnelle Formen. Ideal für die Validierung von Entwürfen vor der Verwendung von Produktionswerkzeugen. Nicht für tatsächliche Produktionsläufe verwenden.
Häufig gestellte Fragen
Wie hoch sind die durchschnittlichen Kosten für Spritzgusswerkzeuge?
Die typischen Kosten für Spritzgussformen liegen für die meisten kommerziellen Anwendungen zwischen 5.000 und 50.000 US-Dollar. Einfache Formen mit Grundgeometrien kosten etwa 3.000 bis 8.000 US-Dollar. Komplexe Formen mit mehreren Kavitäten, Nebenwirkungen und engen Toleranzen kosten 50.000 bis 100.000 US-Dollar oder mehr.
Ihre spezifischen Kosten hängen von der Teilegröße, der Komplexität, der Anzahl der Hohlräume, der Materialauswahl und der erforderlichen Lebensdauer ab. Eine Aluminiumform mit einer einzigen Kavität für ein einfaches Teil kann 5.000 $ kosten, während eine gehärtete Stahlform mit mehreren Kavitäten für eine Automobilkomponente mehr als 80.000 $ kosten kann.
Wie lange dauert es, bis die Investition in eine Spritzgussform die Gewinnschwelle erreicht?
Der Zeitpunkt der Gewinnschwelle hängt vom Produktionsvolumen und den Einsparungen pro Teil ab. Die Produktion geringer-Stückzahlen (5.000 Teile/Jahr) erreicht in der Regel innerhalb von 2–4 Jahren die Gewinnschwelle. Ein mittleres Volumen (25.000 Teile/Jahr) erreicht die Gewinnschwelle in 6–18 Monaten. Hohe Stückzahlen (100,000+ Teile/Jahr) erreichen die Gewinnschwelle in 3–12 Monaten.
Berechnen Sie Ihren spezifischen Breakeven-Punkt: Teilen Sie die Werkzeugkosten durch Ihre{0}}Einsparungen pro Teil im Vergleich zu alternativen Herstellungsmethoden. Eine 30.000-Dollar-Form spart 3 US-Dollar pro Teil im Vergleich zu Alternativen und erreicht bei 10.000 Teilen die Gewinnschwelle.
Soll ich für meine Spritzgussform Aluminium oder Stahl verwenden?
Verwenden Sie Aluminiumformen für Stückzahlen unter 50.000 Teilen, Prototypenvalidierung oder kurze Produktlebenszyklen. Aluminium kostet 50–70 % weniger als Stahl, nutzt sich aber schneller ab. Es eignet sich perfekt, um die Marktnachfrage zu testen, bevor man sich auf teure Stahlwerkzeuge einlässt.
Wählen Sie Stahlformen für Produktionsmengen über 100.000 Teile, lange Produktlebenszyklen oder abrasive Materialien. Stahl ist im Vorfeld teurer, liefert aber bei großen Stückzahlen niedrigere Stückkosten und kann bei ordnungsgemäßer Wartung Millionen von Teilen produzieren.
Welche versteckten Kosten sollte ich einkalkulieren?
Planen Sie zusätzliche 15–25 % über die angegebenen Werkzeugkosten hinaus für diese versteckten Kosten ein: Formänderungen während der Bemusterung (1.000–5.000 US-Dollar), Erstmusterprüfung und -validierung (500–2.000 US-Dollar), jährliche vorbeugende Wartung (3–5 % der Formkosten), Einrichtungs- und Umrüstkosten (100–500 US-Dollar pro Lauf) und Ausschuss während der Inbetriebnahme (2–5 % des ersten Produktionslaufs).
Berücksichtigen Sie auch die Volatilität der Materialpreise, die Kosten für die Qualitätskontrolle und mögliche Reparaturen an der Form. Ein vollständiges Budget umfasst Werkzeuge plus 20 % Eventualverbindlichkeiten für eine realistische Gesamtinvestition.
Um wie viel sinken die Kosten pro Teil bei höheren Stückzahlen?
Aufgrund von Skaleneffekten sinken die Kosten pro Teil mit zunehmendem Volumen erheblich. Bei 1.000 Teilen zahlen Sie möglicherweise 5 bis 10 US-Dollar pro Teil, einschließlich amortisierter Werkzeuge. Bei 10.000 Teilen sinken die Kosten auf 2 bis 4 US-Dollar pro Teil. Bei 100.000 Teilen erreichen Sie 0,80–2,00 $ pro Teil. Bei 1 Million Teilen können die Kosten unter 0,50 US-Dollar pro Teil sinken.
Die größten Einsparungen ergeben sich zwischen 5.000 und 50.000 Teilen. Über 100.000 Teile hinaus werden die Kostensenkungen schrittweise, wenn Sie sich den minimal erreichbaren Kosten pro Teil nähern.
Kann ich eine Spritzgussform nach dem Bau modifizieren?
Ja, aber Änderungen unterliegen Einschränkungen und sind mit Kosten verbunden. Das Hinzufügen von Material (wodurch die Hohlräume kleiner werden) ist einfacher und kostengünstiger (500–3.000 $) als das Entfernen von Stahl (wodurch die Hohlräume größer werden). Einfache Änderungen wie die Anpassung der Entlüftung oder der Torgröße kosten 300 bis 1.000 US-Dollar.
Komplexe Modifikationen wie das Ändern der Teilegeometrie, das Hinzufügen von Features oder das Verschieben von Anschnitten kosten 2.000 bis 10.000 US-Dollar. Bei größeren Änderungen kann der Bau neuer Einsätze oder komplett neuer Formabschnitte zu 40–70 % der ursprünglichen Formkosten erforderlich sein. Entwerfen Sie im Vorfeld sorgfältig, um spätere teure Änderungen zu minimieren.
Ist Spritzgießen im Vergleich zu anderen Verfahren teuer?
Es hängt von Ihrer Lautstärke ab. Bei weniger als 500 Teilen ist das Spritzgießen eine der teuersten Produktionsmethoden, da sich die Formkosten auf zu wenige Teile verteilen. In diesem Maßstab sind 3D-Druck oder CNC-Bearbeitung in der Regel günstiger.
Zwischen 1.000 und 5.000 Teilen beginnt der Spritzguss zu konkurrieren. Eine 5.000-Dollar-Aluminiumform, die 3.000 ABS-Teile zu je 0,80 US-Dollar herstellt, kostet insgesamt 7 US-Dollar,400 - ungefähr so viel wie der 3D-Druck dieser Teile zu je 2,50 US-Dollar.
Ab 10.000 Teilen ist Spritzguss fast immer die günstigste Variante. Die Stückkosten sinken auf ein Niveau, das mit keiner anderen Kunststoffherstellungsmethode erreicht werden kann. Bei 100000+ Einheiten liegen Sie oft unter 1,00 $ pro Teil, einschließlich der amortisierten Werkzeuge, Materialien und Arbeitskräfte.
Ist es also teuer? Im Voraus, ja. Pro Teil im Maßstab, nein. Die Anfangsinvestition in den Formenbau ist es, die das Spritzgießen für Neueinsteiger teuer erscheinen lässt. Bei Produktionsmengen sind die Gesamtprojektkosten jedoch deutlich niedriger als bei Alternativen wie maschineller Bearbeitung, Guss oder additiver Fertigung.
Was ist mit Metallspritzguss und Blasformwerkzeugen?
Beim Metallspritzguss (MIM) wird Metallpulver anstelle von Kunststoffharz verwendet. Die Kosten für MIM-Formen sind im Allgemeinen 20–40 % höher als bei Kunststoffspritzgussformen ähnlicher Komplexität, da der Prozess zusätzliche Entbinderungs- und Sinterschritte umfasst. Erwarten Sie, dass MIM-Werkzeuge für einfache Teile bei 15.000 US-Dollar beginnen.
Die Kosten für Blasformwerkzeuge sind bei gleichwertigen Teilegrößen in der Regel niedriger als für Spritzgusswerkzeuge und liegen bei den meisten Verbraucherverpackungsanwendungen zwischen 3.000 und 25.000 US-Dollar. Das Blasformen ist jedoch auf Hohlteile wie Flaschen und Behälter beschränkt und stellt daher in den meisten Anwendungen keinen direkten Ersatz für das Spritzgießen dar.
Treffen Sie Ihre Investitionsentscheidung für Spritzgussformen
Jetzt verfügen Sie über die Zahlen, um eine fundierte Entscheidung über Spritzgussformen zu treffen. Der Schlüssel liegt darin, Ihr Volumen, Ihren Zeitplan und Ihr Budget auf die richtige Formstrategie abzustimmen.
Beginnen Sie mit klaren Volumenprojektionen. Für die meisten Anwendungen mit mehr als 10.000 Teilen ist Spritzgießen finanziell sinnvoll.
Sparen Sie nicht beim Design. Wenn Sie zusätzliche 2.000 bis 5.000 US-Dollar für eine ordnungsgemäße Formflussanalyse ausgeben, können Sie später Zehntausende sparen.
Wählen Sie das Formmaterial auf der Grundlage der gesamten Lebenszykluskosten und nicht nur des Vorabpreises.
Bauen Sie Beziehungen zu erfahrenen Formenbauern auf. Ihr Fachwissen verhindert teure Fehler.
Das Wachstum des Spritzgussmarktes von 192,7 Milliarden US-Dollar im Jahr 2024 auf 235,7 Milliarden US-Dollar im Jahr 2029 bedeutet wettbewerbsfähigere Preise.
Profitieren Sie von diesem wachsenden Markt, indem Sie noch heute fundierte Werkzeugentscheidungen treffen.
