Präzision im Maßstab: Die Technik hinter unserem Spritzguss

Schauen Sie sich die Schutzhülle Ihres Telefons oder das Armaturenbrett Ihres Autos genau an. Diese Komponenten sind das stille Rückgrat des modernen Lebens. Aber für uns geht es bei der Herstellung nicht nur um Volumen, sondern um absolute Präzision.

Nachfolgend finden Sie unser Angebot an Formlösungen. Doch bevor Sie sich entscheiden, ist es hilfreich, die technische Realität hinter den von uns hergestellten Teilen zu verstehen.

Was ist Spritzguss eigentlich?

Wenn Sie den Jargon weglassen, ist das Konzept überraschend intuitiv. Wir beschreiben es unseren Kunden oft als hochpräzises Waffeleisen in Industriequalität.

• Der „Teig“: Wir tauschen Mehl gegen Hochleistungs-Thermoplast-Granulat.
• Das „Eisen“: Anstelle eines Küchenhelfers verwenden wir ein langlebiges, präzisionsgefertigtes Metallwerkzeug.
• Das Ergebnis: Anstelle von Frühstück erhalten Sie Tausende identischer technischer Komponenten ohne Abweichungen in der Zugfestigkeit oder Verarbeitung.

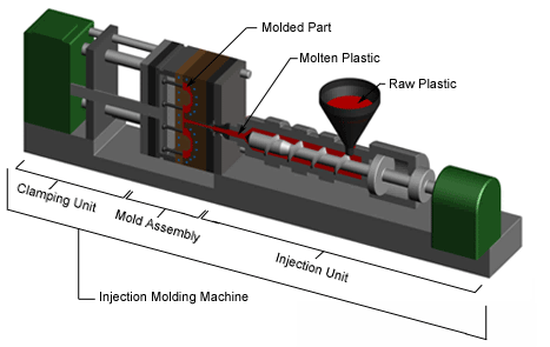

Vom Pellet zum Produkt: Der Prozess

Wenn wir den Lebenszyklus der Form verstehen, können wir sicherstellen, dass wir die richtigen Werkzeuge für Ihr Projekt auswählen. So verwandeln wir Rohmaterial in Ihr Endprodukt:

1. Material trifft auf Design

Bevor die Maschine überhaupt startet, muss die Chemie zur Geometrie passen. Wir entwerfen den Hohlraum (fest) und den Kern (beweglich) speziell für das Verhalten Ihres gewählten Materials.

• ABS: Ideal für robuste, starre Strukturteile.
• Nylon (PA): Unsere Wahl für Chemikalien- und Hitzebeständigkeit.
• Polycarbonat (PC): Unglaubliche Schlagfestigkeit, erfordert jedoch strenge Temperaturkontrollen (normalerweise unter 275 °F).
• Polypropylen (PP): Perfekt für Teile, die Flexibilität und Ermüdungsbeständigkeit erfordern.

2. Die Schmelze

Das Granulat wird in den Trichter gegeben und in ein beheiztes Fass gesaugt. Eine rotierende Schnecke übernimmt hier die schwere Arbeit – sie erzeugt Reibung und Wärme, um feste Pellets in eine gleichmäßige, geschmolzene Flüssigkeit zu verwandeln.

3. Die Injektion(Der Balanceakt)

Dies ist der kritische Moment. Unter enormem Druck schießen wir geschmolzenen Kunststoff in die Form. Gleichzeitig müssen die Formhälften mit gleicher Kraft zusammengeklemmt werden, um „Flash“ (Leckage) zu verhindern. Es ist ein empfindliches Kräftegleichgewicht, das die Teilequalität bestimmt.

4. Das Hold & Cool

Der Prozess endet nicht, wenn die Form voll ist. Wir üben einen „Haltedruck“ aus, um das Material beim Abkühlen zu verdichten und so die natürliche Schrumpfung auszugleichen. Wenn wir ein Teil zu früh auswerfen, verzieht es sich. Geduld ist hier der Schlüssel zu einem perfekten Finish.

5. Auswerfen und Fertigstellen

Schließlich öffnet sich die Form und Auswerferstifte drücken die feste Komponente heraus. Während viele Teile gebrauchsfertig geliefert werden, können wir sie auch bearbeitenSekundärbearbeitung– Anschnitte entfernen oder Politur hinzufügen – bevor sie an Sie versendet werden.

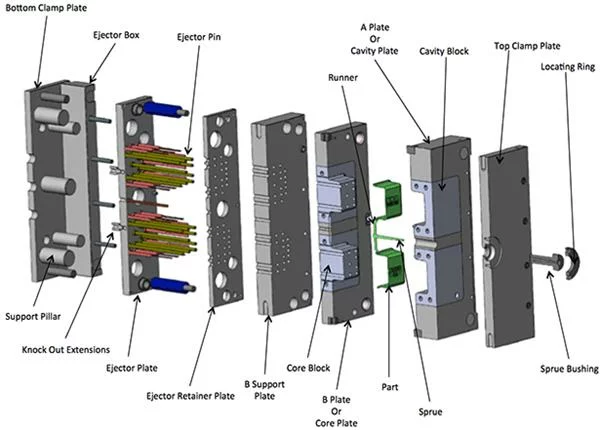

Funktioneller Aufbau und Komponenten einer Spritzgussform

Der Aufbau einer Spritzgussform gliedert sich entsprechend ihrer Funktion in Formteil, Angusssystem, Führungsmechanismus,Auswurfmechanismus, Seitenscheitel- und Kernziehmechanismus,Kühl- und Heizsystemund Entlüftungssystem.

1. Der Formabschnitt besteht aus den Komponenten, die den Formhohlraum bilden, hauptsächlich einschließlich Hohlraum, Kern, Formstab, Formring und Einsätzen – Teile, die direkt mit dem Kunststoffmaterialfluss in Kontakt kommen.

2. DieTorsystembezieht sich auf den Kunststoffströmungskanal in der Kunststoffform, von der Düse der Spritzgießmaschine bis zur Kavität. Ein typisches Angusssystem besteht aus dem Hauptkanal, den Zweigkanälen, dem Anguss und dem Kaltschlackenschacht, die auf verschiedene Teile der Form verteilt sind.

3. Der Führungsmechanismus spielt während des Formbetriebs hauptsächlich eine Positionierungs- und Führungsrolle und sorgt für ein reibungsloses und genaues Schließen der Form zwischen der beweglichen und der festen Form. Der Führungsmechanismus besteht aus Führungssäulen, Führungshülsen oder Führungslöchern (direkt auf der Formplatte geöffnet) und Positionierungskegeln (Greifern).

4. Der Auswurfmechanismus wirft das geformte Teil nach dem Formen hauptsächlich aus der Form aus. Es besteht aus Auswerferstiften, Auswerferrohren, Druckplatten, Auswerferplatten, Auswerferstift-Befestigungsplatten, Rückstellstangen und Zugstangen.

5. Der Seitenteil- und Kernziehmechanismus trennt oder zieht den Kern des seitlich geformten Teils. Typischerweise umfasst es Komponenten wie geneigte Führungssäulen, gebogene Stifte, geneigte Führungsnuten, geneigte Auswerferstifte, Keilblöcke, geneigte Schlitten, Zahnräder und Zahnstangen.

6. Das Kühl- und Heizsystem regelt die Temperatur des Formprozesses und besteht aus einem Kühlsystem (Kühlwasserlöcher, Kühlwassertanks, Kupferrohre) oder einem Heizsystem.

7. Das Entlüftungssystem entfernt während des Einspritzens Gas aus dem Formhohlraum und besteht hauptsächlich aus Entlüftungskanälen und Passabständen.
