Beherrschen Sie die Präzision, Technologie und Anwendungen moderner CNC -Schleifprozesse für die Exzellenz für industrielle Fertigung.
±0.1μm
Typische Präzision
98%
Materialnutzung
50+
Materialtypen
20,000+
Drehzahlfähigkeit
Einführung in das CNC -Schleifen
Verständnis der Grundlagen dieses Präzisionsbearbeitungsprozesses, der die Fertigung revolutioniert hat
Was ist CNC -Schleifen?
Das CNC -Schleifen ist ein Präzisionsbearbeitungsvorgang, bei dem die numerische Steuerung (CNC) zum Betrieb und zur Steuerung von Schleifmaschinen verwendet wird. Diese fortschrittliche Technologie ermöglicht eine extrem genaue Materialentfernung durch Abrieb unter Verwendung eines rotierenden Schleifrads. Im Gegensatz zum manuellen Schleifen liefert das Schleifen konsistente Ergebnisse, komplexe Geometrien und überlegene Oberflächenoberflächen, die für die moderne Herstellung unerlässlich sind.
Der Begriff "CNC" steht für Computer Numerical Control, was bedeutet, dass die Schleifvorgänge durch vorprogrammierte Computersoftware gesteuert werden, anstatt manuell betrieben zu werden. Diese Automatisierung macht das Schleifen hocheffizient und wiederholbar, selbst für komplexe Teile, die enge Toleranzen erfordern.
Beim CNC -Schleifen wirkt das Schleifrad als Schneidwerkzeug und entzieht kleine Materialchips aus dem Werkstück. Die abrasiven Partikel auf der Oberfläche des Rades führen die Schneidwirkung durch und machen diesen Prozess ideal, um hohe Präzision und feine Oberfläche zu erreichen. Das CNC -Schleifen kann auf eine Vielzahl von Materialien angewendet werden, darunter Metalle, Keramik, Kunststoff und Verbundwerkstoffe.
Historische Entwicklung
Die Entwicklung des CNC -Schleifs hat parallel Fortschritte bei Computertechnologie und Herstellungsprozessen. Während seit Jahrhunderten ein manuelles Schleifen gibt, entstand in den 1940er und 1950er Jahren die von John T. Parsons und Frank L. Stulen in Zusammenarbeit mit dem Massachusetts Institute of Technology (MIT) entwickelten ersten numerischen Kontrollmaschinen (NC).
Diese frühen NC -Maschinen legten den Grundstein für moderne CNC -Systeme. Der Übergang von NC zu CNC trat in den 1970er Jahren mit der Einführung von Mikroprozessoren auf, was eine komplexere Programmierung und eine größere Flexibilität ermöglichte. In den 1980er Jahren waren Schleifmaschinen in Präzisionsfertigungsumgebungen alltäglich geworden.
Die heutigen CNC-Schleifsysteme umfassen fortschrittliche Funktionen wie adaptive Steuerung, Hochgeschwindigkeitsspindeln, hoch entwickelte Sensoren und Integration in computergestütztes Design (CAD) und computergestützte Fertigungssoftware (CAM), wodurch die unabdingbare Technologie in Branchen mahlen, die hochverträgliche Komponenten benötigen.
Die Schleifwirkung
Das CNC -Schleifen verwendet abrasive Partikel, um Material mit extremer Genauigkeit zu entfernen, wodurch glatte Oberfläche und enge Toleranzen erzeugt werden.
Schlüsselvorteile des CNC -Schleifs
Überlegene Präzision (bis zu ± 0,1 Mikrometer)
Ausgezeichnete Oberflächen -Finish -Qualität
Hohe Wiederholbarkeit und Konsistenz
Fähigkeit, komplexe Geometrien zu maschinen
Reduzierter menschlicher Fehler im Vergleich zu manuellem Schleifen
Wie CNC -Schleifen funktioniert
Das CNC -Schleifen wirkt nach dem Prinzip der Abrieb, wo harte, scharfe Partikel kleine Chips von der Oberfläche eines Werkstücks entfernen. Der Prozess beginnt mit einem CAD -Modell des gewünschten Teils, das in ein CAM -Programm umgewandelt wird, das spezifische Anweisungen für die Schleifmaschine enthält.
Dieses Programm führt die Bewegung des Schleifrads relativ zum Werkstück entlang mehrerer Achsen (typischerweise 3 bis 6 Achsen), wobei die Parameter wie Vorschubgeschwindigkeit, Raddrehzahl, Schnitttiefe und Kühlmittelanwendung steuern. Das Schleifrad, das aus abrasiven Körnern zusammenbringt, dreht sich mit hohen Geschwindigkeiten zwischen 3.000 und 20.000 U / min abhängig von der Anwendung.
Da das Rad mit dem Werkstück Kontakt aufnimmt, schneiden abrasive Partikel in das Material und entfernen kleine Chips. Kühlmittel wird kontinuierlich angewendet, um Wärme zu reduzieren, Trümmer wegzuspülen und die Schneidwirkung zu schmieren. Dies hilft, sowohl das Werkstück als auch das Schleifrad thermische Beschädigungen zu verhindern, wodurch die dimensionale Stabilität und die Lebensdauer der Rad verlängert werden.
Arten von CNC -Schleifen
Ein umfassender Überblick über die verschiedenen CNC -Schleiftechniken und ihre spezifischen Anwendungen
Zylindrisches CNC -Schleifen
Zylindrisches CNC -Schleifen wird verwendet, um zylindrische oder konische Oberflächen zu erzeugen. Das Werkstück dreht sich um seine Achse, während das Schleifrad Material entfernt und präzise Außendurchmesser erzeugt. Diese Art des Schleifs wird üblicherweise für Wellen, Stangen und zylindrische Komponenten verwendet.
Schlüsselvariationen:
• externes zylindrisches Schleifen
• internes zylindrisches Schleifen
• Universelles zylindrisches Schleifen
• Mittelloses zylindrisches Schleifen
Oberflächen -CNC -Schleifen
Das Oberflächen -CNC -Schleifen ist so ausgelegt, dass sie flache, glatte Oberflächen auf Werkstücken erzeugen. Das Schleifrad dreht sich auf einer horizontalen Achse, während sich das Werkstück darunter bewegt und sich entweder erwidert oder dreht. Diese vielseitige Schleifmethode kann präzise Flachheit und Oberflächenbewegungen erzeugen.
Schlüsselvariationen:
• Horizontales Spindeloberflächenschleifen
• Vertikale Spindeloberflächenschleife
• Schleifvorschubflächenschleife
• Rotationsflächenschleife
Werkzeug- und Cutter -CNC -Schleifen
Werkzeug- und Cutter -CNC -Schleifen spezialisiert auf Herstellung und Überarbeitung von Schneidwerkzeugen wie Endmühlen, Bohrungen und Reibahlen. Diese präzise Form des Schleifens erzeugt komplexe Werkzeuggeometrien mit genauen Schneidkanten und Reliefwinkel für eine optimale Leistung.
Gemeinsame Anwendungen:
• Endmühlenherstellung und Schärfen
• Drillbitproduktion und -rekonditionierung
• Schärfungsschärfe
• Erstellung von Spezialformwerkzeugen
MENTERLEIN CNC Mahlen
Das zentrale CNC -Schleifen ist ein Prozess, bei dem das Werkstück eher von einer Rastklinge als zwischen den Zentren gehalten wird. Das Material wird zwischen einem rotierenden Schleifrad und einem regulierenden Rad gefüttert, das die Rotation und die Zufuhrrate steuert. Diese effiziente Schleifmethode ist ideal für die Produktion mit hoher Volumen.
Schlüsselvorteile:
• Hohe Produktionsraten
• Konsistente dimensionale Genauigkeit
• Reduzierte Einstellungszeit
• Fähigkeit, lange, dünne Werkstücke zu mahlen
Ausrüstung CNC -Schleifen
Gear CNC -Schleifen ist ein spezialisiertes Vorgang zum Fertigstellen von Zahnradzähne, um genaue Abmessungen und Oberflächen zu beenden. Diese Art des Schleifs verbessert die Genauigkeit der Ausrüstung, reduziert das Geräusch und verlängert die Lebensdauer, indem präzise Zahnprofile, Bleiwinkel und Tonhöhendurchmesser erzeugt werden.
Gemeinsame Techniken:
• Schleifenbildung
• Schleifen erzeugen
• Profilschleife
• Honen für die Ausrüstung abgeschlossen
JIG CNC -Schleifen
JIG -CNC -Schleifen werden verwendet, um präzise Löcher, Slots und Konturen mit hoher Genauigkeit zu erzeugen. In diesem speziellen Schleifprozess werden Schleifräder mit kleinem Durchmesser verwendet, um komplexe Formen und Merkmale mit engen Toleranzen zu erzeugen, die häufig für Werkzeuge, Sterben und Präzisionsvorrichtungen verwendet werden.
Schlüsselfunktionen:
• Lochdurchmesser von 0,1 mm bis 100 mm+
• Positionierungsgenauigkeit bis zu ± 0,001 mm
• Komplexe Konturgenerierung
• Genauige Tiefenkontrolle
Auswählen des rechten CNC -Schleifprozesses
Die Auswahl der geeigneten Schleifmethode hängt von mehreren Faktoren ab, einschließlich der Werkstückgeometrie, des Materials, der erforderlichen Toleranzen, der Oberflächenfinish und des Produktionsvolumens. Die folgende Tabelle enthält Leitlinien für die Auswahl des richtigen Schleifvorgangs für bestimmte Anwendungen:
| Schleifart | Am besten für | Typische Toleranzen | Oberflächenfinish (RA) |
|---|---|---|---|
| Zylindrisch | Wellen, Stangen, zylindrische Teile | ± 0,001 mm | 0.02-0.8μm |
| Oberfläche | Flache Oberflächen, Teller | ± 0,002 mm | 0.04-1.6μm |
| Werkzeug & Cutter | Schneidwerkzeuge, Endmühlen, Bohrer | ± 0,0005 mm | 0.02-0.4μm |
| Zentral | Hochvolumige zylindrische Teile | ± 0,0015 mm | 0.04-0.8μm |
| Gang | Zahnradzähne, Splines | ± 0,0005 mm | 0.02-0.4μm |
| Jig | Löcher, Konturen, komplexe Formen | ± 0,0002 mm | 0.04-0.8μm |
Der CNC -Schleifprozess
Eine detaillierte Aufschlüsselung der Schritte,
Design und Ingenieurwesen
Der CNC -Schleifprozess beginnt mit dem Teilendesign mithilfe der CAD -Software. Ingenieure geben Abmessungen, Toleranzen, Oberflächenbeschaffungsanforderungen und Materialspezifikationen an. Diese Entwurfsdaten bilden die Grundlage für die Programmierung der Schleifmaschine.
Die Materialauswahl ist während dieser Phase von entscheidender Bedeutung, da verschiedene Materialien (Stahl, Aluminium, Keramik usw.) spezifische Schleifparameter und Radauswahl erfordern, um optimale Ergebnisse zu erzielen.
Cam -Programmierung
Das CAD -Modell wird in CAM -Software importiert, bei der das CNC -Schleifprogramm entwickelt wird. Dies beinhaltet die Auswahl geeigneter Schleifstrategien, das Definieren von Werkzeugpfaden, das Festlegen von Spindelgeschwindigkeiten, die Futterraten und die Tiefe der Kürzungen.
Fachkundige Programmierer optimieren den Werkzeugpfad, um die Zykluszeit zu minimieren und gleichzeitig die Teilqualität zu gewährleisten. Das Programm enthält alle notwendigen Bewegungen und Funktionen für die Schleifmaschine, um das Teil genau zu erzeugen.
Maschinenaufbau
Bevor das CNC -Schleifen beginnt, bereitet der Maschinenbetreiber den Arbeitsbereich durch die Installation des entsprechenden Schleifrads, die Einrichtung von Arbeitsklagen (Chucks, Zentren, Vorrichtungen) und Überprüfung der Maschinenkalibrierung vor.
Das Schleifprogramm wird in das Steuerungssystem der Maschine geladen, und es kann ein Trockenlauf durchgeführt werden, um potenzielle Kollisionen oder Programmierfehler zu überprüfen. Kühlmittelsysteme werden ebenfalls überprüft und für den Betrieb vorbereitet.
Schleifvorgang
Während des Schleifvorgangs führt die Maschine die programmierten Werkzeugpfade mit hoher Präzision aus. Das Schleifrad dreht sich bei bestimmten Geschwindigkeiten und bewegen Sie sich relativ zum Werkstück, um das Material gemäß den Entwurfsspezifikationen zu entfernen.
Kühlmittel wird kontinuierlich aufgetragen, um Wärme abzuleiten und das Schleifen zu verkleinern. Moderne Schleifmaschinen umfassen häufig Sensoren, die den Prozess überwachen und leichte Anpassungen vornehmen, um eine optimale Leistung aufrechtzuerhalten.
Inspektion und Qualitätskontrolle
Nach dem Schleifen unterliegt der fertige Teil strenge Inspektion unter Verwendung von Präzisionsmessinstrumenten wie Koordinaten -Messmaschinen (CMMs), Mikrometern und Oberflächenfinishtestern, um die dimensionale Genauigkeit und Oberflächenqualität zu überprüfen.
Es können statistische Verfahrenskontrollmethoden (SPC) verwendet werden, um die Schleifprozesse im Laufe der Zeit zu überwachen und zu verbessern, um eine konsistente Qualität zu gewährleisten und die Schrottraten zu senken.
Kritische Parameter beim CNC -Schleifen
Mehrere Schlüsselparameter beeinflussen das Ergebnis des Schleifprozesses und beeinflussen sowohl die Teilqualität als auch die Produktionseffizienz. Die richtige Auswahl und Kontrolle dieser Parameter sind für erfolgreiche CNC -Schleifvorgänge von wesentlicher Bedeutung:
Radgeschwindigkeit
Typischerweise 3.000 bis 20.000 U / min, abhängig von Radyp, Material und gewünschtem Finish. Höhere Geschwindigkeiten erzeugen im Allgemeinen bessere Oberflächenoberflächen.
Futterrate
Die Geschwindigkeit, mit der sich das Werkstück oder das Rad während des Mahlens bewegt. Niedrigere Futterraten verbessern die Genauigkeit und Oberflächenbeschaffung, erhöhen jedoch die Zykluszeit.
Tiefe des Schnitts
Die Menge des Materials pro Pass entfernt. Mehrere Lichtpässe sind oft besser als ein einzelner schwerer Pass im Mahlen zur Aufrechterhaltung der Genauigkeit.
Raddressing
Der Prozess des Schärfens des Schleifrads, um seine Schnitteffizienz aufrechtzuerhalten. Das richtige Dressing ist für konsistente Schleifergebnisse von entscheidender Bedeutung.
Kühlmittelanwendung
Durchflussrate, Druck und Richtung beeinflussen die Wärmeableitung und die Swarfentfernung. Die ordnungsgemäße Kühlmittelanwendung verhindert thermische Schäden beim Mahlen.
Auswahlfaktoren Schleifrad
Die Auswahl des rechten Schleifrads ist für ein effektives CNC -Schleifen von entscheidender Bedeutung. Die Auswahl hängt von mehreren Faktoren ab:
Schleifart
- Aluminiumoxid
- Siliziumkarbid
- Kubikbor Nitrid (CBN)
- Diamant
Körnung
- Grob (8-60)
- Mittel (80-180)
- Fein (220-600)
- Sehr gut (800-2000)
Bondtyp
- Gegliedert
- Harz
- Gummi
- Metall
Radhärte
Die richtige Kombination dieser Faktoren gewährleistet eine effiziente Entfernung von Materialien, eine lange Lebensdauer und eine optimale Oberflächenbeschaffung bei CNC -Schleifvorgängen.

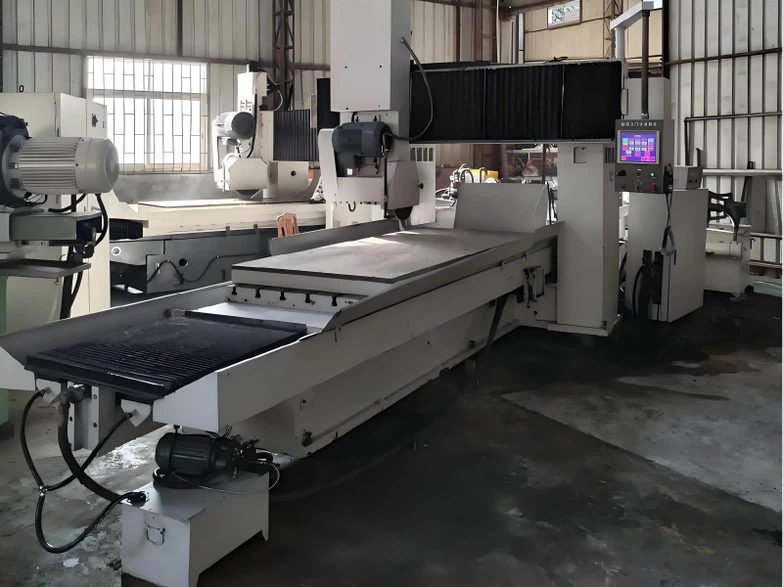

CNC -Schleifmaschinen
Ein Überblick über die Geräte, die in modernen CNC -Schleifvorgängen verwendet werden
Komponenten einer CNC -Schleifmaschine
Spindelsystem
Die Spindel hält und dreht das Schleifrad mit präzisen Geschwindigkeiten. Hochvorbereitete Lager und fortschrittliche Motorechnologie in modernen Schleifmaschinen gewährleisten minimaler Durchgang und konsistente Leistung.
Achse fährt
CNC-Schleifmaschinen verfügen über servogetriebene Achsen (typischerweise 3-6 Achsen), die eine präzise Bewegungsregelung liefern. Lineare Guides und Kugelschrauben sorgen für eine glatte, genaue Positionierung mit minimalem Rückschlag.
Steuerungssystem
Das CNC -Steuerelement verarbeitet das Schleifprogramm und wandelt es in Maschinenbewegungen um. Moderne Steuerelemente verfügen über benutzerfreundliche Schnittstellen, erweiterte Simulationsfunktionen und diagnostische Funktionen für das Schleifvorgang.
Arbeitsklagegeräte
Chucks, Zentren, Armaturen und Vises befestigen das Werkstück während des Mahlens. Die Wahl hängt von der Teilgeometrie ab und muss strenge Unterstützung bieten und gleichzeitig die Verzerrung minimieren.
Kühlmittelsystem
Pumpen, Düsen und Filtrationssysteme liefern Kühlmittel in die Schleifzone, reduzieren Wärme, Spülenabfälle und Schmierung der Schneidwirkung in Schleifprozessen.
Dressingsystem
Geräte zum Schärfen und Verbrennen des Schleifrads, um seine Form und die Schnitteffizienz aufrechtzuerhalten. Einige Schleifmaschinen verfügen über automatische Dressingzyklen.
Führende CNC -Schleifmaschinenhersteller
Studer
Ein Schweizer Hersteller, der für hochpräzise zylindrische Schleifmaschinen bekannt ist. Studer bietet eine Reihe von Modellen für externe, interne und universelle Schleifanwendungen mit fortschrittlichen Steuerungssystemen.
Spezialisierung: Zylindrisches Schleifen, Werkzeugschleifen
Schlüsseltechnologien: S121, S141, S33 Schleifmaschinen
Makino
Ein japanisches Unternehmen, das fortschrittliche Schleifungslösungen für verschiedene Branchen anbietet. Makinos Schleifmaschinen sind für ihre Präzision, Zuverlässigkeit und innovative Technologien bekannt.
Spezialisierung: Oberflächenschleife, komplexes Konturknirschen
Schlüsseltechnologien: Schleifzentren der G-Serie
Okuma
Okuma, ein weltweit führender Anbieter von Werkzeugmaschinenherstellungen, erzeugt vielseitige Schleifmaschinen, mit denen komplexe Teile mit hoher Präzision und Effizienz umgehen können.
Spezialisierung: Multi-Achsen-Schleifen, Drehen von Grenzkombinationen
Schlüsseltechnologien: GI-20N, GA-26W CNC-Schleifer
Fanuc
Fanuc ist hauptsächlich für CNC-Kontrollen bekannt und erzeugt auch Hochleistungs-CNC-Schleifmaschinen, die in ihre fortschrittlichen Steuerungssysteme integriert sind, um eine optimale Leistung zu erzielen.
Spezialisierung: Roboter -Schleifzellen, automatisierte Systeme
Schlüsseltechnologien: Robogrind, intelligente Schleifsysteme
Reishauer
Ein Schweizer Unternehmen, das sich auf hochpräzise Ausrüstungs-CNC-Schleifmaschinen spezialisiert hat. Die Produkte von Reishauer werden in der Automobil- und Luft- und Raumfahrtindustrie für kritische Getriebekomponenten häufig verwendet.
Spezialisierung: Getriebeschleife, Schrägausrüstungsschleife
Schlüsseltechnologien: RZ -Serie, CBN Gear Schleifen
Kellenberger
Mit einem über ein Jahrhundert über ein Jahrhundert erstreckten Erbe produziert Kellenberger hochpräzise CNC-zylindrische Schleifmaschinen, die für ihre Robustheit und Genauigkeit bei anspruchsvollen Anwendungen bekannt sind.
Spezialisierung: Universelles zylindrisches Schleifen
Schlüsseltechnologien: Kel-Varia, Kel-Chuck-Systeme
Maschinenauswahlkriterien
Die Auswahl der richtigen CNC -Schleifmaschine erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren, um sicherzustellen, dass sie Ihren spezifischen Fertigungsanforderungen entspricht:
Teilanforderungen:Größe, Geometrie und Toleranzanforderungen bestimmen die Kapazität und Konfiguration der Maschine.
Materialtyp:Härte und Schleifbarkeit von Materialien beeinflussen die erforderliche Spindelkraft und Steifheit.
Produktionsvolumen:Eine hochvolumige Produktion kann spezielle Schleifmaschinen mit Automatisierungsfunktionen erfordern.
Genauigkeitsanforderungen:Die Positionierungsgenauigkeit und Wiederholbarkeit der Maschine muss die Teilspezifikationen übereinstimmen oder überschreiten.
Flexibilitätsbedürfnisse:Überlegen Sie, ob die Maschine eine Vielzahl von Teilen verarbeiten kann oder bestimmten Komponenten gewidmet ist.
Automatisierungsintegration:Suchen Sie nach Mahlmaschinen mit Roboterbelastungs-/Entladungsfunktionen nach Beleuchtungsproduktion.
Kostenüberlegungen:Bildern Sie die anfänglichen Investitionen mit langfristigen Betriebskosten, einschließlich Wartung und Verbrauchsmaterialien.
Anwendungen des CNC -Schleifs
Untersuchen
Automobilindustrie
Das CNC -Schleifen spielt eine entscheidende Rolle bei der Automobilherstellung und erzeugt Präzisionskomponenten mit engen Toleranzen. Die Automobilindustrie stützt sich stark auf das Schleifen für Motorteile, Getriebekomponenten und Aufhängungselemente.
Gemeinsame Anwendungen:
• Kurbelwellen und Nockenwellen
• Getriebegänge und Wellen
• Ventilstämme und Lifter
• Bremskomponenten
• Lenksystemteile
Luft- und Raumfahrtindustrie
Der Luft- und Raumfahrtsektor erfordert die höchste Präzision aus Schleifprozessen. Komponenten müssen extremen Bedingungen standhalten und gleichzeitig enge Toleranzen aufrechterhalten und das Schleifen für sicherheitskritische Teile wesentlich machen.
Gemeinsame Anwendungen:
• Turbinenklingen und Scheiben
• Motorwellen und -lager
• Fahrwerkskomponenten
• Hydrauliksystemteile
• Strukturelle Luft- und Raumfahrtanpassungen

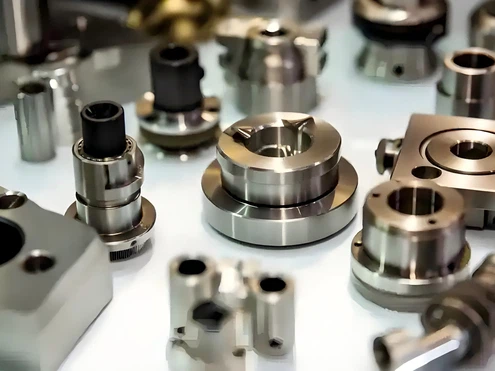

Medizinische Industrie
Die Herstellung von Medizinprodukten erfordert eine außergewöhnliche Präzision und Oberflächenqualität, die beide durch Schleifen geliefert werden. Der Prozess wird verwendet, um Komponenten für chirurgische Instrumente, Implantate und diagnostische Geräte zu erstellen.
Gemeinsame Anwendungen:
• Chirurgische Werkzeuge und Instrumente
• Orthopädische Implantate
• Zahnkomponenten
• Schächte für medizinische Geräte
• Präzisionsmessgeräte
Werkzeugindustrie
Die Werkzeugindustrie stützt sich auf CNC -Schleifen, um Schneidwerkzeuge mit präzisen Geometrien zu erzeugen und zu rekonditionieren. Das CNC -Schleifen stellt sicher, dass Werkzeuge genaue Schneidkanten, Reliefwinkel und Abmessungen für eine optimale Leistung aufweisen.
Gemeinsame Anwendungen:
• Beenden Sie Mühlen und Bohrer
• Reibahlen und Wasserhähne
• stirbt und Formen
• Carbid -Einsätze
• Formwerkzeuge und Cutters bilden
Energieindustrie
Sowohl traditionelle als auch erneuerbare Energiensektoren verwenden CNC -Schleifen für kritische Komponenten. Die hohe Präzision des Schleifs gewährleistet eine effiziente Energieerzeugung und eine lange Lebensdauer für teure Geräte.
Gemeinsame Anwendungen:
• Generatorwellen und Rotoren
• Windkraftanlagenkomponenten
• Wasserkraftturbinenteile
• Getriebe für Energiesysteme
• Pumpkomponenten für Öl und Gas
Lagerindustrie
Die Lagerherstellung ist einer der größten Nutzer der CNC -Schleifentechnologie. Die Leistung und die Lebensdauer der Lager hängen ausschließlich von der Präzision ab, die durch Schleifen von Rassen, Rollen und anderen Komponenten erzielt wird.
Gemeinsame Anwendungen:
• Tragrennen (innerlich und äußere)
• Kugellager und Walzen
• Stoßlager
• Präzisionslagerkäfige
• Verjüngende Rollenkomponenten
Materialien, die durch CNC -Schleifen verarbeitet werden
Das CNC -Schleifen kann eine breite Palette von Materialien verarbeiten, die jeweils spezifische Parameter und Radauswahlen erfordern, um optimale Ergebnisse zu erzielen. Die folgende Tabelle beschreibt gemeinsame Materialien und deren Schleifeigenschaften:
| Material | Härte (HRC) | Schleifart | Schleifeigenschaften |
|---|---|---|---|
| Kohlenstoffstahl | 15-65 | Aluminiumoxid | Gute Schleifbarkeit, konsistente Ergebnisse mit Standard -Schleifparametern |
| Legierungsstahl | 20-68 | Aluminiumoxid, CBN | Mäßige Schleifbarkeit, möglicherweise spezialisierte Räder für hochrangige Inhalte erfordern |
| Edelstahl | 15-55 | Aluminiumoxid, CBN | Neigt dazu, arbeitshärzt |
| Gusseisen | 15-35 | Siliziumcarbid, Aluminiumoxid | Gute Schleifbarkeit, erzeugt Schleifstaub, der eine wirksame Extraktion erfordert |
| Titanlegierungen | 30-45 | CBN, Diamant | Niedrige thermische Leitfähigkeit erfordert sorgfältiges Schleifen, um Verbrennung zu verhindern |
| Keramik | 65-80+ | Diamant | Spröde Materialien, die Lichtschnitte und spezifische Schleiftechniken erfordern |
| Carbide | 75-90 | Diamant | Extrem hart, erfordert Diamond -Räder und spezialisierte Schleifparameter |
Fortgeschrittene Technologien und Trends
Die Zukunft des CNC -Schleifs und der aufkommenden Innovationen auf diesem Gebiet
Digitalisierung beim CNC -Schleifen
Die digitale Transformation der Herstellung revolutioniert CNC -Schleifprozesse. Moderne Schleifmaschinen werden zunehmend mit Sensoren und IoT-Funktionen verbunden, die Echtzeitdaten zu Leistung, Radverschleiß und Prozessbedingungen liefern.
Diese Digitalisierung ermöglicht die Vorhersagewartung, bei denen potenzielle Probleme ermittelt werden, bevor sie Ausfallzeiten verursachen. Datenanalyseplattformen verarbeiten Schleifparameter und Leistungsmetriken, um Schleifprozesse zu optimieren, die Qualität zu verbessern und die Kosten zu senken.

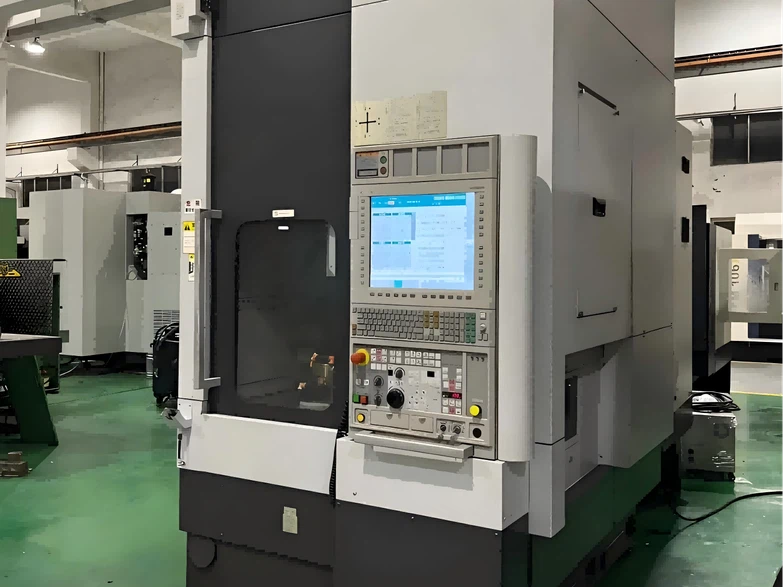

Automatisierung und Industrie 4.0
Die Automatisierung wird bei CNC -Schleifvorgängen immer häufiger. Roboterbelastungs- und Entladesysteme ermöglichen die Leuchtenproduktion, maximieren die Maschinenauslastung und die Reduzierung der Arbeitskosten. Diese Systeme können komplexe Szenarien zur Handhabung des Teils bewältigen und sich an verschiedene Teilgeometrien mit minimaler Umschaltzeit anpassen.
Innerhalb des Rahmens der Branche 4.0 werden Schleifmaschinen in intelligente Fabriken integriert, die mit anderen Geräten und Systemen kommunizieren, um den gesamten Produktionsfluss zu optimieren. Digital Twins-virtuelle Replikate von physikalischen Schleifsystemen-für Prozesssimulation, Optimierung und Überwachung in Echtzeit.
Adaptive Steuerungssysteme
CNC-Schleifmaschinen der nächsten Generation bieten erweiterte adaptive Steuerungssysteme, die den Schleifprozess kontinuierlich überwachen und Echtzeitanpassungen vornehmen. Diese Systeme können Variablen wie Radkleidung, Unterschiede für die Materialhärte und die thermische Expansion kompensieren, um konsistente Ergebnisse während der gesamten Produktionsläufe zu gewährleisten.
Anpassungsfähige Kontrollen beim Schleifen verwenden Sensoren, um Kräfte, Schwingungen und akustische Emissionen zu messen und die Futterraten und Spindelgeschwindigkeiten anzupassen, um optimale Schleifbedingungen aufrechtzuerhalten.
Superabrasive Technologie
Die Einführung von Superabrasiv -Schleifrädern (Diamond und CBN) nimmt bei CNC -Schleifanwendungen zu. Diese Räder bieten eine überlegene Leistung im Vergleich zu herkömmlichen Schleifmitteln, mit längerer Lebensdauer, schnelleren Materialienentfernungsraten und besseren Oberflächenbearbeitungen-insbesondere bei der Verarbeitung von harten Materialien.
Fortschritte bei Superabrasive-Bonding-Technologien erweitern ihre Anwendungsreichweite im Schleifen und machen sie für weitere Produktionsszenarien kostengünstig.
AI-betriebene Optimierung
Künstliche Intelligenz und maschinelles Lernen werden auf CNC -Schleifprozesse angewendet, um Parameter zu optimieren und Ergebnisse vorherzusagen. AI-Algorithmen analysieren historische Schleifdaten, um die optimalen Parameter für neue Arbeitsplätze zu bestimmen, die Einstellungszeit zu verkürzen und die Erstpassrendite zu verbessern.
Modelle für maschinelles Lernen können das Werkzeugverschleiß und die verbleibende Nutzungsdauer vorhersagen, wodurch die proaktive Wartung und die Verringerung ungeplanter Ausfallzeiten bei Schleifvorgängen ermöglicht werden.
Hochgeschwindigkeits-CNC-Schleifen
Fortschritte in der Spindel -Technologie ermöglichen höhere Schleifgeschwindigkeiten und erhöhen die Materialentfernungsraten und die Produktivität erheblich. Das Hochgeschwindigkeits-CNC-Schleifen reduziert die Zykluszeiten und die Präzision aufrechtzuerhalten, wodurch es für Produktionsumgebungen mit hohem Volumen attraktiv ist.
Diese Systeme erfordern spezielle Ausgleichs-, Kühl- und Vibrationsdämpfungstechnologien, um die Stabilität bei extremen Drehzahl in CNC -Schleifanwendungen zu gewährleisten.
Hybridbearbeitungssysteme
Die Integration von Schleifen mit anderen Bearbeitungsverfahren (Mahlen, Drehen, EDM) in einzelnen Hybridmaschinen gewinnt an Popularität. Diese Systeme ermöglichen eine vollständige Teileverarbeitung in einem einzigen Setup, reduzieren die Handhabung, die Verbesserung der Genauigkeit durch reduziertes Fixturing und die Verkürzung der Vorderzeiten der Produktion.
Hybridmaschinen sind besonders vorteilhaft für komplexe Teile, die mehrere Operationen über das gerechte Schleifen hinaus benötigen.
In-Prozess-Metrologie
Integrierte Messsysteme werden in fortschrittlichen CNC -Schleifmaschinen Standard. Diese Systeme führen während des Schleifprozesses Echtzeit-Dimensionsprüfungen durch, um sofortige Korrekturen zu ermöglichen und sicherzustellen, dass Teile die Spezifikationen ohne zusätzliche Inspektionsschritte erfüllen.
In Schleifmaschinen integrierte Laserscanning- und Visionssysteme bieten 100% Inspektionsfunktion, reduzieren Schrott und Verbesserung der Prozesskontrolle.
Die Zukunft des CNC -Schleifs
Die Zukunft des Schleifens ist durch Erhöhung der Präzision, Effizienz und Konnektivität gekennzeichnet. Da die Herstellungsanforderungen weiterhin engere Toleranzen und bessere Oberflächenveranstaltungen erfordern, wird sich die Schleiftechnologie entwickeln, um diese Herausforderungen durch fortschrittliche Materialien, intelligentere Bedienelemente und eine größere Automatisierung zu bewältigen.
Erhöhte Präzision
Zukünftige CNC-Schleifmaschinen werden noch engere Toleranzen erreichen, möglicherweise bis auf Nanometerspiegel, wodurch neue Anwendungen bei der Herstellung von Mikroherstellungen und fortschrittlichen Technologien ermöglicht werden.
Nachhaltigkeitsfokus
Energieeffiziente CNC-Schleifsysteme sowie das Recycling von Schleifrädern und Kühlmitteln verringern die Umweltauswirkungen von Schleifprozessen.
Verbesserung der Fähigkeiten
Wenn CNC -Schleifmaschinen komplexer werden, werden die Betreiberrollen eher in Richtung Programmierung, Überwachung und Prozessoptimierung als in den manuellen Betrieb verlagern.
Insgesamt wird das CNC-Schleifen weiterhin eine kritische Technologie in der fortschrittlichen Fertigung sein, die die Produktion von hochpräzisen Komponenten ermöglicht, die unsere moderne Welt mitwirken. Die Integration digitaler Technologien, fortschrittlicher Materialien und Automatisierung wird sicherstellen, dass das Schleifen in den kommenden Jahren an der Spitze der Herstellung von Innovationen bleibt.
CNC -Schleifressourcen
Zusätzliche Informationen und Referenzen zum weiteren Erlernen des CNC -Schleifs
Technische Veröffentlichungen
"Präzisions -Mahltechnologie" von RK Venkateshwaran
Umfassende Anleitung zu modernen Schleifprozessen, einschließlich CNC -Schleiftechniken und Anwendungen.
"Handbuch der Bearbeitung mit Schleifrädern" von Steven Malkin
Eingehende technische Referenz zur Schleifrad-Technologie und CNC-Schleifparametern.
"CNC -Bearbeitungshandbuch" von Alan Overby
Deckt das Schleifen im Rahmen eines breiteren CNC -Herstellungskontexts mit praktischen Beispielen ab.
"Schleifbearbeitungsprozesse" von Richard Komanduri
Fortgeschrittene Behandlung von Schleifprozessen, einschließlich theoretischer und praktischer Aspekte des Schleifens.
Branchenorganisationen und Standards
Amerikanische Gesellschaft der Maschinenbauingenieure (ASME)
Entwickelt Standards für dimensionale Toleranzen und Oberflächenoberflächen, die für das CNC -Schleifen relevant sind.
Internationale Organisation für Standardisierung (ISO)
Veröffentlichung ISO 13004: 2016 Abdeckung der Schleifradsicherheit und ISO 2808 für die Messung der Oberflächenstruktur.
Society of Manufacturing Engineers (KMU)
Bietet Bildungsressourcen, Schulungen und Zertifizierungen im Zusammenhang mit CNC -Schleifen und Präzisionsherstellung.
Schleifradinstitut (GWI)
Konzentriert sich auf abrasive Technologie, einschließlich Standards und Best Practices für die Auswahl und Verwendung von CNC -Schleifen.
Häufig gestellte Fragen
Häufige Fragen zu CNC -Schleiftechnologie und -anwendungen.
Was ist der Unterschied zwischen CNC -Schleifen und konventionellem Schleifen?
Der Hauptunterschied liegt im Steuerungssystem. Das CNC -Schleifen verwendet die numerische Steuerung des Computers, um den Schleifprozess zu automatisieren und genau zu steuern, um konsistente Ergebnisse über mehrere Werkstücke hinweg sicherzustellen. Das herkömmliche Schleifen beruht auf dem manuellen Betrieb, wodurch Variabilität führen kann. Das CNC -Schleifen bietet eine größere Präzision, Wiederholbarkeit und die Fähigkeit, komplexe Geometrien zu produzieren, die bei herkömmlichen Methoden schwierig oder unmöglich sind. Darüber hinaus können Schleifsysteme Programme für schnelle Wechsel zwischen verschiedenen Teilen speichern.
Welche Materialien können mit CNC -Schleifen verarbeitet werden?
Das CNC -Schleifen kann eine breite Palette von Materialien verarbeiten, einschließlich Metalle wie Stahl, Edelstahl, Aluminium, Titan und Superalloys. Es ist auch für gehärtete Materialien, Keramik, Carbide und einige Verbundwerkstoffe wirksam. Der Schlüssel besteht darin, das entsprechende Schleifrad und die Parameter für jedes Material auszuwählen. Das CNC -Schleifen ist besonders wertvoll für die Arbeit mit harten Materialien, die mit anderen Prozessen schwer zu bearbeiten sind, da die abrasive Wirkung das Material selbst von gehärteten Oberflächen effektiv entfernen kann.
Welche Toleranzniveaus kann CNC -Schleifen erreichen?
Das CNC -Schleifen ist in der Lage, extrem enge Toleranzen zu erreichen, typischerweise im Bereich von ± 0,0005 mm (0,5 Mikrometer) bis ± 0,002 mm (2 Mikrometer) für die dimensionale Genauigkeit. Oberflächenoberflächen können je nach Material, Schleifrad und Prozessparametern so glatt wie 0,02 μm RA (Rauheit durchschnitt) sein. Diese Funktionen machen das Schleifen für Anwendungen unabdingbar, bei denen Präzision kritisch ist, wie z. B. Luft- und Raumfahrtkomponenten, medizinische Geräte und mechanische Teile mit hoher Präzision.
Wie ist das CNC -Schleifen im Vergleich zu anderen Präzisionsbearbeitungsprozessen?
Das CNC -Schleifen unterscheidet sich von Prozessen wie Mahlen oder Drehen, als es aggrasive Aktionen verwendet, anstatt Werkzeuge zu schneiden. Dies macht es besonders effektiv, um hohe Oberflächenoberflächen und enge Toleranzen gegenüber harten Materialien zu erreichen. Während des Mahlens und des Drehens sind effizienter, um große Mengen an Material zu entfernen, das Schleifen bei den endgültigen Finanzvorgängen und die Arbeit mit gehärteten Materialien. Das Schleifen kann bessere Oberflächenoberflächen und strengere Toleranzen erzielen als die meisten anderen Bearbeitungsverfahren, obwohl es im Allgemeinen langsamer und teurer pro Materialsvolumen des Materials ist.
Welche Faktoren beeinflussen das Oberflächenfinish beim CNC -Schleifen?
Mehrere Faktoren beeinflussen die Oberflächenbeschaffung beim CNC -Schleifen, einschließlich des Schleifscheiben -Schleifarts, der Korngröße und der Härte des Schleifrads. Feinere Körnchengrößen erzeugen im Allgemeinen glattere Oberflächen. Weitere Schlüsselfaktoren sind Radgeschwindigkeit, Vorschubgeschwindigkeit, Schnitttiefe und Kühlmittelanwendung. Das Werkstückmaterial und seine Härte spielen auch eine bedeutende Rolle. Beim Schleifen sind die Starrheit und Schwingungsregelung der Maschine kritisch, da selbst kleine Schwingungen die Oberflächenqualität abbauen können. Moderne Schleifmaschinen enthalten eine fortschrittliche Schwingungsdämpfung und präzise Spindelsteuerelemente, um die Oberflächenoberflächen zu optimieren.
Welche Wartung ist für CNC -Schleifmaschinen erforderlich?
Die ordnungsgemäße Wartung von CNC -Schleifmaschinen umfasst die regelmäßige Inspektion und den Austausch von Schleifrädern, die Reinigung und Schmierung von Führern und Kugelschrauben sowie die Kalibrierung von Messsystemen. Kühlmittelsysteme erfordern regelmäßige Wartung, um Kontaminationen zu verhindern und einen ordnungsgemäßen Fluss zu gewährleisten. Spindeln sollten regelmäßig auf Runout überprüft und ausgeglichen werden. Das CNC -Steuerungssystem benötigt Software -Updates und Sicherungsverfahren. Vorbeugende Wartungspläne sind entscheidend für die Aufrechterhaltung der Präzision und Zuverlässigkeit von Schleifgeräten, da selbst geringfügige Verschleiß die Genauigkeit von Schleifvorgängen im Laufe der Zeit beeinträchtigen kann.
