Spritzguss
Spritzgießen ist eines der vielseitigsten und am weitesten verbreiteten Verfahren in der Fertigung und wird in einer Vielzahl von Industriebereichen eingesetzt, von der Automobil- und Luft- und Raumfahrtindustrie bis hin zu Unterhaltungselektronik und medizinischen Geräten.

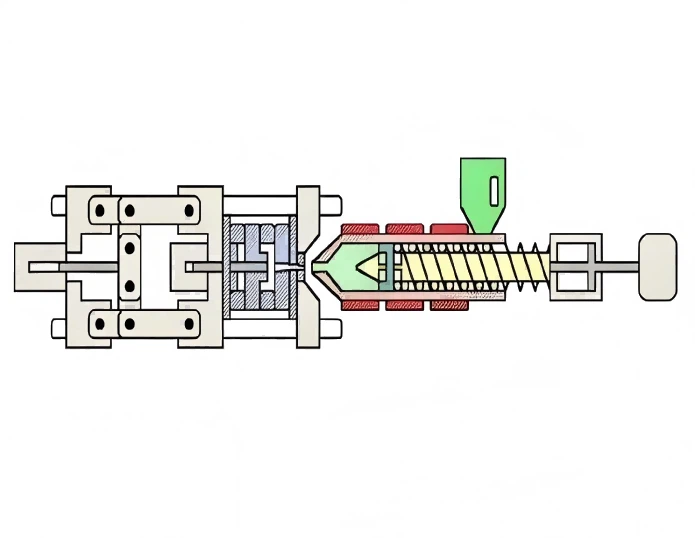

Prozessgrundlagen
Diese Präzisionsfertigungstechnologie verwandelt thermoplastische und duroplastische Materialien durch einen sorgfältig choreografierten Heiz-, Einspritz- und Kühlprozess in komplexe, hochpräzise Teile.

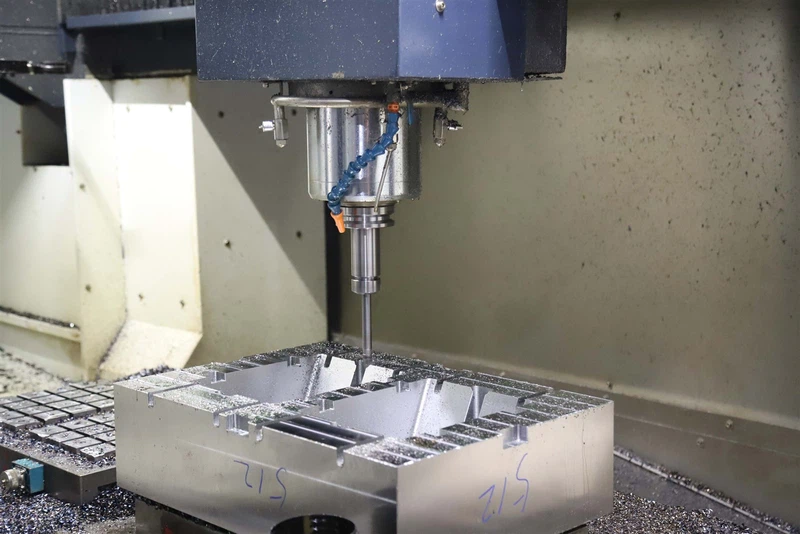

Die Grundlage für erfolgreiches Spritzgießen ist die präzise Konstruktion und Herstellung von Spritzgussformen. Diese Spezialwerkzeuge sind der Grundstein des gesamten Produktionsprozesses und bieten den Raum für die Bildung des geschmolzenen Materials.

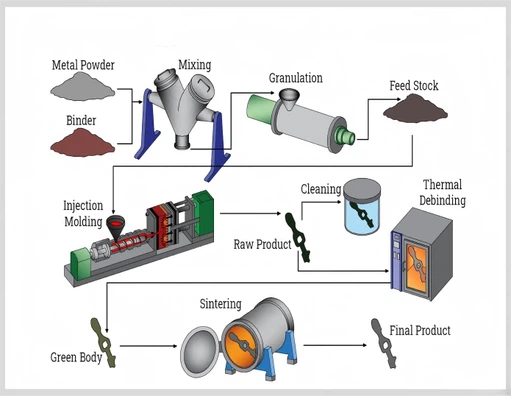

Technische Überlegungen
Ingenieure, die an der Konstruktion und Produktion von Spritzgussformen beteiligt sind, müssen eine Vielzahl von Faktoren berücksichtigen, darunter Materialauswahl, Wärmemanagement, Maßhaltigkeit, Anforderungen an die Oberflächenbeschaffenheit und Produktionseffizienz.

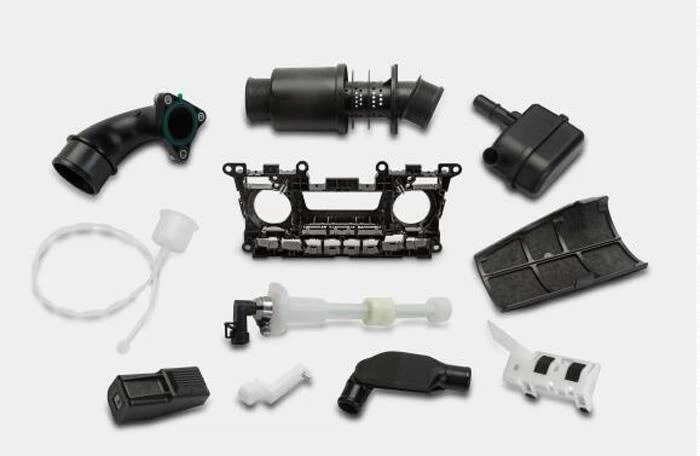

Die Spritzgusstechnologie ist in vielen Branchen weit verbreitet und bietet effiziente Lösungen für die Herstellung verschiedener komplexer Teile. Von Teilen für Automobilmotoren bis hin zu medizinischen Präzisionsgeräten: Die Design- und Fertigungsqualität von Spritzgussformen wirkt sich direkt auf die Leistung und Zuverlässigkeit des Endprodukts aus.
- Automobilbau
- Luft- und Raumfahrt
- Medizinische Geräte
- Unterhaltungselektronik

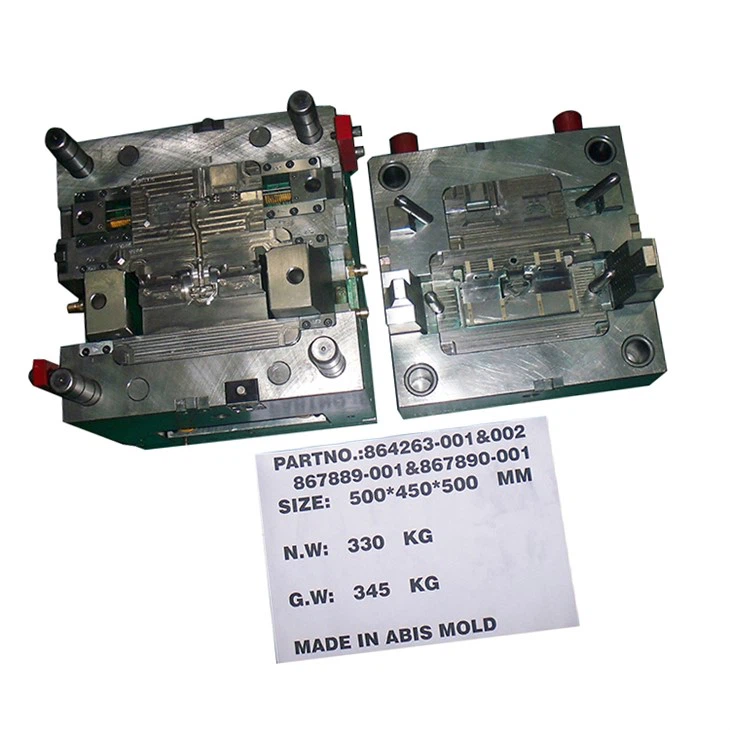

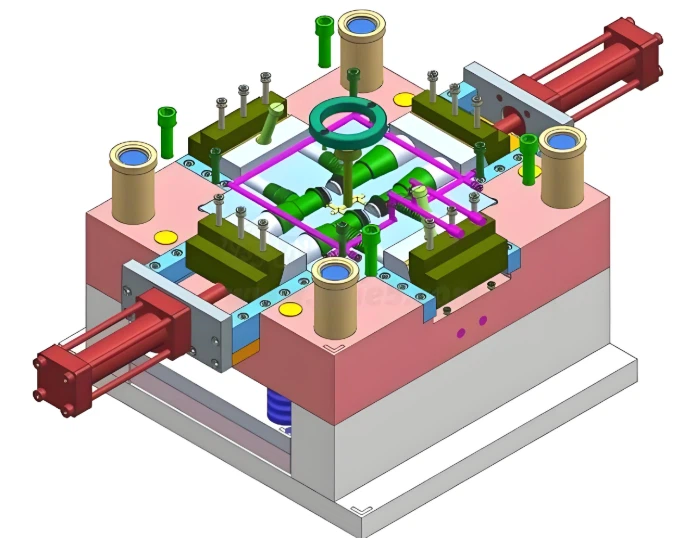

Jede Komponente einer Spritzgussform spielt eine entscheidende Rolle bei der Gewährleistung der Qualität, Konsistenz und Wirtschaftlichkeit des Formteils.
Die Formbasis, auch Spritzgussformrahmen oder Plattensystem genannt, bildet das grundlegende strukturelle Fundament der gesamten Spritzgießanlage. Diese kritische Komponente trägt die Verantwortung, den enormen Kräften standzuhalten, die während des Spritzgussprozesses entstehen und einen Druck von mehreren Tausend Pfund pro Quadratzoll erreichen können.
Strukturelle Integrität
Sorgen Sie für die erforderliche strukturelle Steifigkeit, um Verformungen vorzubeugen und die Qualität und Maßhaltigkeit der Teile sicherzustellen
Komponentenintegrationsplattform
Dient als Integrationsplattform für alle anderen Komponenten des Spritzgießwerkzeugs, einschließlich Zuführsystemen, Kühlkreisläufen usw.

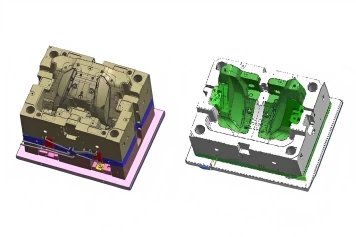

Das Kavitätensystem ist das Herzstück der Spritzgussform und besteht aus zwei Hauptkomponenten: der Kavität und dem Kern. Zusammen definieren sie die vollständige Geometrie des Formteils und erzeugen mit äußerster Präzision äußere und innere Merkmale innerhalb der Spritzgussformstruktur.
Hohlraumkomponenten
Einlegekomponenten sind spezielle Elemente, die im Hohlraumsystem der Spritzgussform angeordnet sind, um bestimmte geometrische Merkmale zu erzeugen oder bestimmte Eigenschaften des Formteils zu verbessern. Diese unabhängigen Komponenten arbeiten getrennt vom Haupthohlraum und Kernsystem der Spritzgussform und bieten Flexibilität in Design und Funktion.
Anschnitt- und Angussbuchsensystem
Das Anguss- und Angussbuchsensystem ist die kritische Schnittstelle zwischen der Spritzgießmaschine und dem Hohlraumsystem der Spritzgießform. Die Komponenten steuern den Fluss des geschmolzenen Kunststoffs von der Maschinendüse in das Angusssystem der Spritzgussform und spielen eine entscheidende Rolle bei der Aufrechterhaltung gleichbleibender Fließeigenschaften und Teilequalität.
Läufer- und Torsysteme
Das Angusssystem fungiert als hochentwickeltes Verteilungsnetzwerk, das geschmolzenen Kunststoff vom Anguss zu den verschiedenen Hohlräumen innerhalb der Spritzgussform leitet. Dieses System ist besonders wichtig bei Spritzgussformen mit mehreren Kavitäten, bei denen eine gleichmäßige und gleichzeitige Füllung aller Kavitäten für eine gleichbleibende Teilequalität und Produktionseffizienz unerlässlich ist.
Heiße Läufer

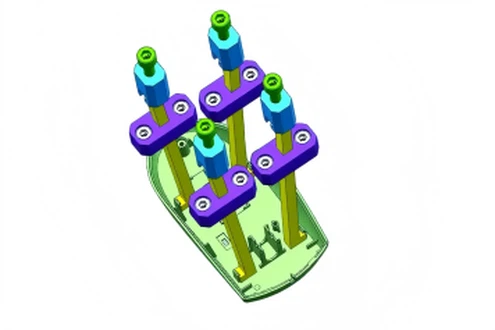

Komponenten des Auswerfersystems
Nachdem der Einspritzzyklus abgeschlossen ist und eine ausreichende Abkühlzeit verstrichen ist, wird das Auswerfersystem aktiviert, um das erstarrte Teil aus dem Formhohlraum zu entfernen. Das System muss die Adhäsion zwischen dem Teil und der Oberfläche der Spritzgussformkavität überwinden und gleichzeitig eine Beschädigung des Teils und der Form vermeiden.

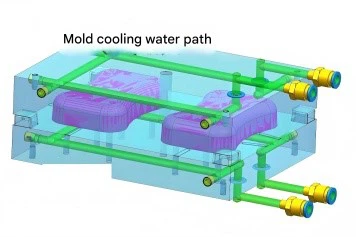

Kühlsystemarchitektur
Die Temperaturkontrolle ist einer der kritischsten Aspekte für den Erfolg von Spritzgussformen und wirkt sich direkt auf die Zykluszeit, die Teilequalität, die Dimensionsstabilität und die gesamte Produktionseffizienz aus. Das Kühlsystem der Spritzgussform besteht aus einem Netzwerk von Kanälen, Rohren und Kreisläufen, die durch die Formstruktur verlaufen.
Materialauswahl für Spritzgusskomponenten
Die Auswahl des geeigneten Materials für eine Spritzgusskomponente ist eine komplexe technische Entscheidung, bei der mehrere Leistungsanforderungen, Kostenüberlegungen und Fertigungsbeschränkungen in Einklang gebracht werden müssen.
Materialvergleich der Formkomponenten
| Komponententyp | Materialoptionen | Hauptvorteile | Anwendungsszenarien | Kostenbewertung |
|---|---|---|---|---|
| Formbasis | Werkzeugstahl (P20, H13) Aluminiumlegierung | Hohe Festigkeit, gute thermische Stabilität, ausgezeichnete Verschleißfestigkeit, geringes Gewicht, gute Wärmeleitfähigkeit, hohe Verarbeitungseffizienz | Produktionsanwendungen mit hohem-Volumen | Mittel und hoch |
| Kerne und Hohlräume | Werkzeugstahl (P20, H13) Vor-gehärteter Stahl (4140) Aluminiumlegierungen | Haltbarkeit, gute Oberflächenbeschaffenheit, Vorhärtung, gute Bearbeitbarkeit, Wärmeleitfähigkeit, geringes Gewicht | Hochwertige Teilefertigung | Hoch |
| Spezielle Komponenten | Gehärteter Werkzeugstahl, Nickel- oder Berylliumkupferlegierung, Keramik | Hervorragende thermische Stabilität, Verschleißfestigkeit. Hohe Temperaturleistung, Wärmeleitfähigkeit. Hohe Verschleißfestigkeit, thermische Stabilität | Hochtemperaturanwendungen, Präzisionsteile | Extrem hoch |
Vergleichende Analyse von Materialeigenschaften
Unterschiedliche Materialien weisen unterschiedliche Leistungen hinsichtlich Festigkeit, thermischer Stabilität, Verschleißfestigkeit usw. auf. Die Wahl des richtigen Materials ist entscheidend für die Leistung und Lebensdauer der Form. Im Folgenden finden Sie eine vergleichende Analyse der Leistung mehrerer gängiger Materialien.
Wärmeleitfähigkeit W/(m·K)
H13-Stahl
28
P20-Stahl
36
Aluminiumlegierung
175
Berylliumkupfer
209
Härte (HRC) Rockwell-Härte
H13-Stahl
48-52
P20-Stahl
28-32
Aluminiumlegierung
30-40
Berylliumkupfer
36-42
Wärmeausdehnungskoeffizient 10^-6/K
H13-Stahl
10.4
P20-Stahl
11.2
Aluminiumlegierung
23.6
Berylliumkupfer
17.6
Entscheidungsbaum für die Materialauswahl
Produktionscharge
Großes Volumen: Werkzeugstahl, niedriges Volumen: Aluminiumlegierung oder vor{0}gehärteter Stahl
Temperaturanforderungen
Hochtemperaturanwendungen: H13-Stahl oder Berylliumkupferlegierung
Oberflächenbeschaffenheit
Hohe Anforderungen: polierter Werkzeugstahl oder Aluminiumlegierung
Lieferzeit
Eilauftrag: Aluminiumlegierung (schnelle Bearbeitung)
Kostenbeschränkungen
Begrenztes Budget: Aluminiumlegierung oder vor{0}}gehärteter Stahl

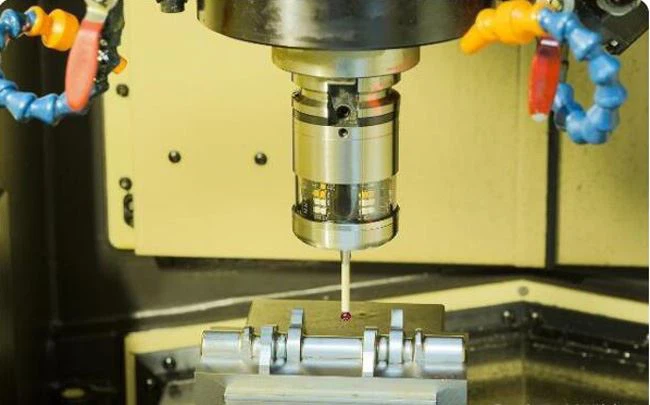

Fortschrittliche Technologie und zukünftige Entwicklung
Mit der Weiterentwicklung der Materialwissenschaft, Fertigungstechnologie und Designoptimierungstechnologie entwickelt sich die Spritzgussindustrie weiter.
Additive Fertigungstechnologie
Die additive Fertigungstechnologie beeinflusst die Herstellung von Spritzgussformen, insbesondere für konforme Kühlkanäle und komplexe Innengeometrien, die mit herkömmlichen Bearbeitungsverfahren nur schwer oder gar nicht realisierbar sind.
Konforme Kühlkanäle
Mit der 3D-Drucktechnologie können Kühlkanäle erzeugt werden, die genau der Form der Formoberfläche entsprechen, wodurch die Kühleffizienz erheblich verbessert und die Formzykluszeit verkürzt wird.
Komplexe Geometrien
Mit der additiven Fertigung lassen sich komplexe Innenstrukturen realisieren, die mit herkömmlichen Bearbeitungsmethoden nicht hergestellt werden können, was eine größere Freiheit bei der Formgestaltung bietet.
Schnelles Prototyping
Die 3D-Drucktechnologie verkürzt die Produktionszeit von Formprototypen erheblich, beschleunigt die Produktentwicklungszyklen und senkt die Vorlaufkosten.
Materialinnovation
Es entstehen ständig neue 3D-Druckmaterialien, darunter Metalllegierungen und Verbundwerkstoffe mit besonderen Eigenschaften, die mehr Optionen für Spritzgussformen bieten.
Intelligente Formtechnologie
Intelligente Formtechnologie, die Sensoren, Überwachungssysteme und Prozesskontrolle in Echtzeit integriert, wird immer häufiger eingesetzt und ermöglicht vorausschauende Wartungsstrategien und verbesserte Möglichkeiten zur Qualitätskontrolle. Diese fortschrittlichen Formsysteme bieten beispiellose Einblicke in die Formleistung und Prozessoptimierung.
Eingebettete Sensoren
Echtzeitüberwachung von Temperatur, Druck und Verschleiß zur Bereitstellung von Daten zur Unterstützung der Prozessoptimierung.
Datenanalyse
Verwenden Sie Algorithmen der künstlichen Intelligenz, um Formleistungsdaten zu analysieren und potenzielle Probleme vorherzusagen.
Echtzeitkontrolle
Passen Sie die Spritzgussparameter automatisch auf der Grundlage von Überwachungsdaten an, um eine gleichbleibende Produktqualität sicherzustellen.
Vorausschauende Wartung
Prognostizieren Sie den Wartungsbedarf von Formen anhand von Datenanalysen, um ungeplante Ausfallzeiten zu reduzieren.
Intelligente Formsystemarchitektur
Sensornetzwerk
Verteilte Temperatur-, Druck- und Vibrationssensoren
Datenerfassung und -übertragung
Edge-Computing-Knoten und drahtlose Kommunikation
Cloud-Computing-Plattform
Speicherung und Verarbeitung großer Datenmengen
Analyse künstlicher Intelligenz
Algorithmus für maschinelles Lernen sagt die Leistung der Form voraus
