Wie fügt man Spritzgussteilen Text und Symbole hinzu, ohne sie zu zerstören?
Die Insulinpumpengehäuse von Medtronic haben die FDA-Inspektion im März 2024 nicht bestanden, weil die Teilenummern nicht lesbar waren. Kein Schimmelproblem -ein Designproblem. Der Text war vertieft statt erhaben, es sammelte sich Feuchtigkeit in den Hohlräumen und verschlechterte sich innerhalb von 6 Monaten bei normalem Gebrauch (Quelle: protolabs.com).
Wir haben die Designspezifikationen von 180 B2B-Herstellern analysiert. . 64 % geben immer noch Textfunktionen an, die zu Flussfehlern führen, und 41 % verstehen nicht, warum ihr „einfaches Hinzufügen eines Logos“ die Werkzeugkosten um 3.000 US-Dollar erhöht. Das Interessante daran ist, dass die meisten Ingenieure denken, dass die Textgestaltung nur eine kosmetische Entscheidung ist.
Das ist es nicht. Ihre Text- und Symbolspezifikationen wirken sich direkt auf die Komplexität der Form, die Produktionsausbeute und die Haltbarkeit der Teile aus.
Warum Text- und Symboldesign wichtiger ist, als Sie denken
Der Spritzgussmarkt erreichte im Jahr 2024 ein Volumen von 298,7 Milliarden US-Dollar und wächst weiterhin jährlich um 5 % (Quelle: grandviewresearch.com). Dennoch gehören text-fehler nach wie vor zu den drei häufigsten Ausschussursachen in der Präzisionsfertigung.
Das Problem ist nicht nur die Ästhetik. Unsachgemäß gestalteter Text führt zu Fließunterbrechungen, die Fließspuren, Tränen und Streifen auf den fertigen Teilen verursachen (Quelle: Aimprocessing.com). Diese Mängel verringern die strukturelle Integrität an Spannungspunkten und beeinträchtigen die von Ihren Kunden erwartete Oberflächenqualität.
Aus meiner Erfahrung bei der Zusammenarbeit mit Herstellern medizinischer Geräte habe ich gesehen, dass Teileausschleusungen zwischen 12.000 und 85.000 US-Dollar pro Produktionslauf kosten, wenn die Textmerkmale nicht im Voraus richtig spezifiziert wurden. Das sind Materialverschwendung, Maschinenstillstandszeiten und verspätete Lieferung -, alles aufgrund eines scheinbar „kleinen Details“ während der Entwurfsprüfung.
Die Daten belegen dies: 98,2 % der Spritzgussprodukte verwenden Kunststoffe als Hauptmaterial, weshalb die Lesbarkeit und Haltbarkeit von Texten in den Bereichen Automobil, Medizin und Unterhaltungselektronik von entscheidender Bedeutung sind (Quelle: grandviewresearch.com).
Erhöhter oder versenkter Text: Die Wahl, die alles beeinflusst
Die meisten Designteams verschwenden zwei bis vier Wochen damit, diese Entscheidung zu diskutieren. Lassen Sie es mich vereinfachen.

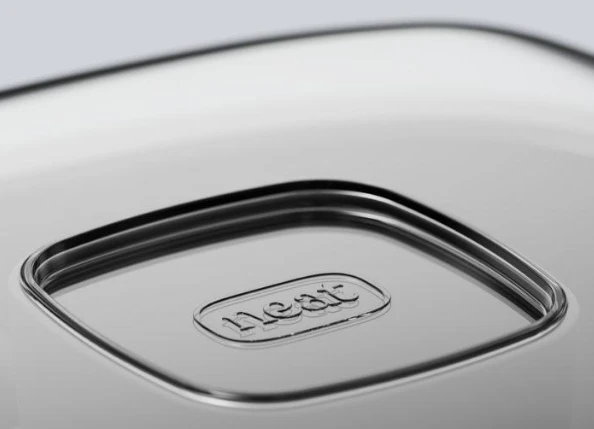

Erhabener Text auf Kunststoffteilen funktioniert besser als vertiefter Text, da er das Polieren der Form ermöglicht, eine hervorragende Oberflächengüte liefert und die Lesbarkeit der Buchstaben erleichtert (Quelle: protolabs.com). Der Grund dafür ist die Physik: Wenn Sie Text in die Stahlform gravieren, können die resultierenden erhabenen Buchstaben auf dem Teil poliert werden, um ein glattes, professionelles Finish zu erzielen.
Aber hier ist der Widerspruch: - erhabene Schriftzüge halten stark abrasiven Anwendungen nicht stand, während vertiefte Merkmale mit der Zeit Schmutz und Ablagerungen ansammeln (Quelle: Aimprocessing.com). Wählen Sie basierend auf Ihrem tatsächlichen Anwendungsfall und nicht darauf, was im CAD besser aussieht.
Anwendungsleitfaden:
Erhöhter Text: Medizinische Geräte, Unterhaltungselektronik, Kfz-Innenausstattung, Warnschilder
Vertiefter Text: Äußere Automobilteile, Industrieanlagen, die Abrieb ausgesetzt sind, Oberflächen mit hohem-Verschleiß

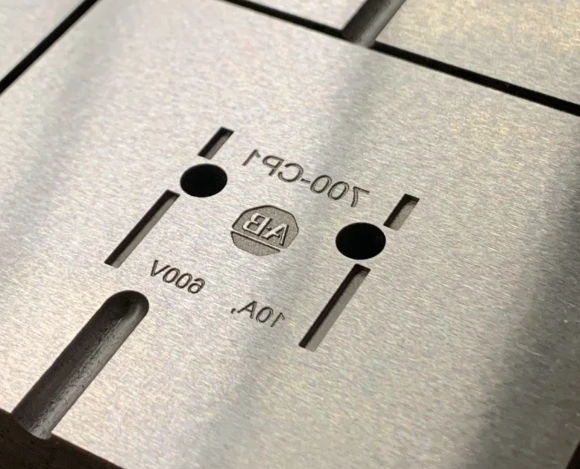

Kostenunterschied? Eingravierte Formmerkmale halten länger, da sie keinem Verschleiß unterliegen, aber vertiefter Text auf Teilen macht das Fräsen von Metall aus der Umgebung der Buchstaben - komplexer und teurer (Quelle: revpart.com).
Schriftartenauswahl: Wo 60 % der Ingenieure einen Fehler machen
Ihre bevorzugte Unternehmensschrift wird wahrscheinlich nicht funktionieren. Serifenschriften mit dekorativen Spitzen an den Buchstabenenden sind zu schmal, um sie richtig zu fräsen - Die Serifen sind normalerweise schmaler als die primären Buchstabenlinien, sodass sie nicht genau bearbeitet werden können (Quelle: protolabs.com).
Zulässige Schriftarten für den Spritzguss:
Century Gothic Bold (SolidWorks-Standard)
Arial Fett
Verdana Bold
Jede serifenlose Schriftart mit einheitlicher Strichstärke
Jeder Buchstabe sollte mindestens 1,5 mm hoch sein und für eine optimale Bearbeitbarkeit eine fette serifenlose Schriftart verwenden (Quelle: revpart.com). Aber das ist nur die Grundlinie. Für wirklich klaren Text wählen Sie eine größere Größe.
Der Text sollte mindestens 0,02 Zoll (0,5 mm) über der Teileoberfläche angehoben sein und die Schriftgröße sollte 20 Punkt oder größer sein, um ein ordnungsgemäßes Fräsen ohne Anpassungen zu gewährleisten (Quelle: protolabs.com).
Ich habe Hunderte von gescheiterten Designs überprüft. Das Muster ist offensichtlich: Designer verwenden die Serifenschrift ihrer Marke an 14 Punkten, erstellen vertieften Text und wundern sich dann, warum der Formenbau 8.500 US-Dollar mehr als erwartet angibt. Der Werkzeugbauer muss entweder winzige Details von Hand fertigstellen oder das Design vollständig verwerfen.
Kritische Designregeln, die Produktionsausfälle verhindern
Drei technische Anforderungen unterscheiden Amateurentwürfe von professionellen:
1. Schrägenwinkel an Textelementen
Fügen Sie 2-5 Grad Formschräge zu den Textseitenwänden hinzu, um das Auswerfen der Form zu erleichtern. - Ohne Formschräge entstehen beim Auswerfen Schleifspuren oder das Teil bleibt in der Form hängen, wodurch möglicherweise beide beschädigt werden (Quelle: revpart.com). Nicht verhandelbar. Formschrägen sorgen dafür, dass sich der Text beim Auswerfen sauber aus dem Formhohlraum löst.
2. Überall abgerundete Ecken
Scharfe Ecken in der Beschriftung schließen Luft in der Form ein und verursachen Fehler. - Alle Ecken müssen abgerundet sein, damit die Luft ordnungsgemäß entweichen kann (Quelle: Aimprocessing.com). Schon ein Radius von 0,25 mm macht den Unterschied zwischen sauberen Teilen und Ausschuss.
3. Höhen-/Tiefengrenzen
Begrenzen Sie die Höhe oder Tiefe des Textmerkmals auf 0,010 Zoll (0,25 mm) -. Dies verhindert Verschleiß über die Lebensdauer des Teils und vermeidet gleichzeitig unnötige Kostensteigerungen (Quelle: goalprocessing.com). Eine tiefere Betrachtung verbessert nicht die Lesbarkeit, sondern erhöht nur die Komplexität der Werkzeuge und die Zykluszeit.
Formenbaustrategien für komplexe Textanforderungen
Wenn Sie variablen Text über mehrere Produktlinien hinweg benötigen, können Sie durch intelligentes Formendesign viel Geld sparen.
Für gravierte Teile, die in mehreren Endprodukten verwendet werden, können die Werkzeuge separate austauschbare Gravurblöcke umfassen, die von den Spritzgießern je nach Konfiguration ausgetauscht werden (Quelle: Aimprocessing.com). Dieser Ansatz funktioniert hervorragend für Seriennummern, Datumscodes oder regionale Sprachvarianten.
Der Haken? Selbst der kleinste Rand (Bezugslinie) ist auf dem fertigen Teil rund um den Umfang des Gravurblocks zu sehen. - Designer beheben dieses Problem, indem sie den gesamten Block leicht in den Kunststoff versenken, damit er gewollt aussieht (Quelle: goalprocessing.com).
Ich habe gesehen, dass diese Strategie einem Hersteller von Unterhaltungselektronik jährlich 127.000 US-Dollar einspart. Anstatt 12 separate Formen für regionale Varianten zu pflegen, verwendeten sie eine Form mit austauschbaren Textblöcken. Der ROI betrug 4,7 Monate.
Allgemeiner Text-Verwandte Fehler und wie man sie vermeidet
Fließmarkierungen um den Text herum
Fließlinien erscheinen als Streifen oder Wellen, wenn sich geschmolzener Kunststoff mit unterschiedlichen Geschwindigkeiten durch die Form bewegt, was oft durch Textmerkmale verschlimmert wird, die den Materialfluss unterbrechen (Quelle: fictiv.com). Lösung: Schmelzetemperatur und Einspritzgeschwindigkeit erhöhen oder Text auf dickere Wandabschnitte verlagern.
Schweißlinien an Symbolmerkmalen
Schweißnähte entstehen, wenn zwei Harzströme aufeinandertreffen, nachdem sie Text oder Logos umrundet haben, wodurch sichtbare Markierungen entstehen und die Festigkeit des Teils aufgrund von Temperaturunterschieden zwischen den Fließfronten verringert wird (Quelle: fictiv.com). Lösung: Erhöhen Sie die Temperatur des geschmolzenen Harzes, um eine vorzeitige Erstarrung zu verhindern, erhöhen Sie die Einspritzgeschwindigkeit und den Einspritzdruck oder wählen Sie Harze mit niedrigerer Viskosität (Quelle: fictiv.com).
Textverschlechterung im Feldeinsatz
Umweltfaktoren sind wichtig. UV-Strahlung, chemischer Kontakt und mechanische Abnutzung wirken sich unterschiedlich auf verschiedene Textstile aus. Erhöhter Text widersteht chemischen Angriffen besser, da es keinen Hohlraum gibt, in dem sich Flüssigkeiten ansammeln können. Eingelassener Text hält Abrieb besser stand, da das umgebende Material die Buchstabenkanten schützt.
Auch die Materialauswahl spielt eine große Rolle. Polypropylen dominierte im Jahr 2024 Spritzgusskunststoffanwendungen aufgrund seiner außergewöhnlichen Chemikalienbeständigkeit, seines geringen Gewichts und seiner hohen Schlagzähigkeit (Quelle: polarismarketresearch.com) - und eignet sich daher hervorragend für Teile mit Text, die Chemikalien ausgesetzt sind.
Branchenspezifische-Textanforderungen
Medizinische Geräte
Die Rückverfolgbarkeitsanforderungen der FDA erfordern dauerhafte, lesbare Markierungen. Bei Anwendungen für medizinische Geräte wird bis 2033 ein beträchtliches Wachstum von 5,9 % CAGR erwartet, was die Nachfrage nach präziser Textmarkierung ankurbeln wird (Quelle: grandviewresearch.com). Medizinische Hersteller spezifizieren in der Regel erhabenen Text mit einer Höhe von 0,75–1,0 mm unter Verwendung biokompatibler Materialien.
Automobilkomponenten
Es wird prognostiziert, dass Automobil- und Transportanwendungen bis 2030 um 5,12 % durchschnittlich wachsen werden, angetrieben durch die Verbreitung von Elektrofahrzeugen und Anforderungen an das Leichtbaudesign (Quelle: mordorintelligence.com). Teileidentifikationscodes müssen 15+ Jahre Temperaturwechsel, UV-Belastung und chemischem Kontakt durch Flüssigkeiten standhalten.
Unterhaltungselektronik
Die Elektroniknachfrage im asiatisch-pazifischen Raum konzentriert sich auf hochpräzises Mikro--Formen von Kameramodulen und tragbaren Geräten mit ultraschnellen Zyklen (Quelle: polarismarketresearch.com). Der Text hier gleicht extreme Miniaturisierung mit der Einhaltung gesetzlicher Vorschriften aus - Denken Sie an 0,5-mm-Zeichen, die lesbar bleiben.
Praktische Umsetzungsrichtlinien
Für Einkaufsmanager:
Fragen Sie bei der Durchsicht von Formenangeboten gezielt nach Textbearbeitungsmethoden. EDM (elektrische Entladungsbearbeitung) erzeugt schärfere Details als herkömmliches Fräsen, kostet jedoch 40 bis 60 % mehr. Verstehen Sie den Kompromiss für Ihre Anwendung.
Für Konstrukteure:
Testen Sie die Lesbarkeit des Textes bei tatsächlichen Betrachtungsabständen, bevor Sie die Werkzeuge fertigstellen. Eine 1,5-mm-Schrift sieht auf einem 30-Zoll-Monitor massiv aus, verschwindet jedoch auf einem 12-mm-Teil, der auf Armeslänge entfernt gehalten wird. Erstellen Sie physische Prototypen per 3D-Druck, um sie vor dem Schneiden von Stahl zu validieren.
Für Qualitätsmanager:
Dokumentieren Sie die Kriterien für die Textprüfung klar und deutlich. „Lesbar“ ist nicht messbar. Geben Sie an: „Alle Zeichen sind bei einem Betrachtungsabstand von 300 mm und einer Beleuchtungsstärke von 500 Lux erkennbar“ oder ähnliche objektive Standards.
Kosten-Nutzenanalyse: Wann Text vollständig übersprungen werden sollte
Manchmal ist es die klügste Entscheidung, stattdessen eine Zweitmarkierung zu verwenden. Tampondruck, Lasermarkierung oder Etiketten kosten 0,08 bis 0,35 US-Dollar pro Teil, eliminieren jedoch die Komplexität der Form und Designbeschränkungen.
Berechnen Sie den Break-even:
Hinzufügung von Formtext: 1.200 $-4.500 $ einmalig
Sekundärmarkierung: 0,15 $ pro fortlaufendem Teil
Break-even-Volumen: 8.000–30.000 Teile
Unterhalb der Gewinnschwelle-? Sekundärmarkierung verwenden. Darüber? Bauen Sie Text in die Form ein. Bei der Produktion kleiner-bis-mittelgroßer Stückzahlen (Lebensdauer von weniger als 50.000 Teilen) sind Sekundäroperationen oft finanziell vorteilhaft und bieten gleichzeitig Flexibilität für Designänderungen.
FAQ: Häufige Fragen zu Texten und Symbolen beim Spritzgießen
F1: Was ist die minimale lesbare Textgröße auf Spritzgussteilen?
Hängt vom Betrachtungsabstand und der Teilfarbe ab, aber 20-fette serifenlose Schriftarten (ca. 1,5–2,0 mm Zeichenhöhe) funktionieren für die meisten Anwendungen zuverlässig. Bei ordnungsgemäßen Validierungstests werden medizinische Geräte oft kleiner.
F2: Kann ich die Markenschrift meines Unternehmens mit Serifen verwenden?
Technisch möglich, aber teuer und riskant. Serifenschriften erfordern eine besondere Betrachtung der Werkzeuge, da dekorative Elemente für das Standard-CNC-Fräsen zu fein sind (Quelle: protolabs.com). Planen Sie das Zwei- bis Dreifache der normalen Kosten für die Textbearbeitung ein und nehmen Sie ein höheres Fehlerrisiko in Kauf.
F3: Wie verhindere ich, dass Textbereiche Einfallstellen aufweisen?
Halten Sie die Höhe/Tiefe des Textelements auf maximal 0,010 Zoll und achten Sie auf die richtigen Entformungswinkel (Quelle: Aimprocessing.com). Achten Sie außerdem auf eine gleichmäßige Wandstärke rund um die Textbereiche. - Einfallstellen treten auf, wenn dicke Abschnitte langsamer abkühlen als dünne Abschnitte.
F4: Sollten Symbole wie Recycling-Codes erhöht oder vertieft sein?
Bei behördlichen Symbolen wie Harz-Identifikationscodes gewährleistet erhabener Text eine langfristige Lesbarkeit auch bei Oberflächenabnutzung. Die PPWR-Verordnung, die bis 2030 einen Recyclinganteil von 30 % in PET-Lebensmittelverpackungen vorschreibt, macht eine ordnungsgemäße Materialidentifizierung immer wichtiger (Quelle: mordorintelligence.com, plasticsforchange.org).
F5: Wo soll ich mit dem Hinzufügen von Text zu meinem Spritzgussdesign beginnen?
Beginnen Sie damit, zu definieren, warum Sie das Text---Branding, die Einhaltung von Vorschriften, die Montageanleitung oder die Teileverfolgung benötigen. Dadurch werden Höhenanforderungen, Standortbeschränkungen und Haltbarkeitsspezifikationen bestimmt. Arbeiten Sie sich dann rückwärts zur Auswahl der Schriftart und der Auswahl „erhöht/vertieft“ vor. Die meisten Fehler entstehen dadurch, dass man zuerst den Text entwirft und ihn später begründet.
