Was ist Entbindern?
Beim Entbindern werden Bindemittel aus geformten oder bedruckten Metall- und Keramikteilen vor dem Sintern entfernt. Diese Bindemittel halten die Pulverpartikel während der Formung zusammen, müssen jedoch entfernt werden, um eine ordnungsgemäße Verdichtung zu erreichen und eine Kontamination während der Hochtemperaturverarbeitung zu verhindern.
Das Verfahren adressiert eine grundlegende Herausforderung in der Pulvermetallurgie: Teile, die durch Metallspritzguss (MIM), Keramikspritzguss und additive Fertigung hergestellt werden, enthalten 40 Volumenprozent oder mehr Bindemittel. Um dieses Material zu entfernen, ohne das Bauteil zu beschädigen, ist eine kontrollierte Erwärmung, chemische Auflösung oder katalytische Zersetzung bei Temperaturen zwischen 150 und 600 Grad erforderlich.
Warum das Entbindern in der Metall- und Keramikherstellung wichtig ist
Hersteller sind mit erheblichen Produktionsrisiken konfrontiert, wenn Bindemittel in Teilen verbleiben, die in Sinteröfen gelangen. Restliches organisches Material verdampft bei hohen Temperaturen unvorhersehbar und erzeugt einen Innendruck, der zu Rissen, Blasenbildung und Dimensionsverzerrungen führt.
DerMIM-FertigungDer Prozess zeigt, warum das Entbindern so wichtig geworden ist. Nachdem beim Spritzgießen ein „Grünling“ entstanden ist, der etwa 20 % größer ist als das endgültige Bauteil, muss das Bindemittelnetzwerk systematisch entfernt werden, um poröse Kanäle zu erzeugen. Diese offenen Wege ermöglichen das Entweichen des verbleibenden Bindemittels während des Sinterns, während die strukturelle Integrität erhalten bleibt.
Ohne ordnungsgemäße Entbinderung fehlt den Teilen die erforderliche Festigkeit und eine Ofenverunreinigung erhöht die Betriebskosten. Verstopfungen des Ofens durch unvollständige Bindemittelentfernung verlängern die Ausfallzeiten und verkürzen die Lebensdauer der Ausrüstung. Studien zeigen, dass eine ordnungsgemäße Entbinderung die thermische Verarbeitungszeit um 62,5 % verkürzen und gleichzeitig strukturelle Mängel verhindern kann.
Drei primäre Entbinderungsmethoden
Thermisches Entbindern
Bei der thermischen Entbinderung werden Teile in kontrollierten Atmosphären zwischen 200 und 550 Grad erhitzt, wodurch sich Bindemittel zersetzen und durch oberflächenverbundene Poren verdampfen. Öfen erhöhen die Temperatur langsam -typischerweise um 0,5 bis 2 Grad pro Minute-, um eine schnelle Gasentwicklung zu verhindern, die Teile beschädigt.
Die Methode verwendet relativ kostengünstige Geräte, erfordert jedoch lange Verarbeitungszyklen. Je nach Pulverpartikelgröße erreichen die Teile Entbinderungsraten von 1–4 mm pro Stunde. Der Gasstrom durch den Ofen fegt verdampftes Bindemittel weg und sorgt gleichzeitig für eine inerte oder reduzierende Atmosphäre, um eine Metalloxidation zu verhindern.
Die Temperaturprofile variieren je nach Bindemittelchemie. Polyethylen- und Polypropylen-Bindemittel beginnen sich bei etwa 200 Grad zu zersetzen und verdampfen bei 500 Grad vollständig. Der abgestufte Temperaturbereich ermöglicht eine kontrollierte Entfernung ohne Thermoschock.
Lösungsmittelentbinderung
Bei der Lösungsmittelentbinderung werden primäre Bindemittel bei niedrigen Temperaturen aufgelöst, indem Grünteile in organische Lösungsmittel oder Wasser getaucht werden. Zu den gängigen Lösungsmitteln gehören Aceton und Heptan, aus Gründen der sicheren Handhabung werden jedoch wasserlösliche Bindemittelsysteme bevorzugt.
Dieser Ansatz erzeugt im gesamten Teil eine miteinander verbundene Porosität, wenn sich das primäre Bindemittel auflöst. Das poröse Netzwerk erleichtert die Entfernung sekundärer Grundgerüstbinder während der anschließenden thermischen Verarbeitung. Die Verarbeitungszeiten liegen zwischen 15 und 23 Stunden bei Temperaturen zwischen 40 und 70 Grad.
Die Lösungsmittelentbinderung kann die Gesamtdauer der thermischen Entbinderung um 62,5 % verkürzen und gleichzeitig Risse und Verformungen vermeiden. Besonders effektiv erweist sich die Methode bei komplexen Geometrien und temperaturempfindlichen Teilen. Nachdem die Lösungsmittelextraktion etwa 93 % der löslichen Bestandteile entfernt hat, behält das verbleibende Rückgratpolymer die Form des Teils bis zum Sintern bei.
Katalytische Entbinderung
Bei der katalytischen Entbinderung wird Säuredampf -typischerweise Salpetersäure oder Oxalsäure- verwendet, um Polymerbindemittel wie Polyoxymethylen bei etwa 120 Grad zu zersetzen. Der Niedertemperaturprozess minimiert thermische Defekte und entfernt gleichzeitig Bindemittel schneller als thermische Methoden allein.
Gasförmige Säure reagiert mit Bindemittelmolekülen und zerlegt sie in kleinere Bestandteile, die leicht verdampfen. Der Prozess entfernt Bindemittel mit einer Geschwindigkeit, die eine Produktion mit hohem-Durchsatz und minimaler Verformung ermöglicht. Allerdings schränken saure Atmosphären die Anwendung auf kompatible Metallpulver ein. -Kupfer und Kobaltlegierungen oxidieren unter diesen Bedingungen.
Der Markt für katalytische Entbinderungsöfen wurde im Jahr 2023 auf 600 Millionen US-Dollar geschätzt und soll bis 2032 1,2 Milliarden US-Dollar erreichen, was einem jährlichen Wachstum von 7,5 % entspricht. Das Wachstum spiegelt die zunehmende Akzeptanz in den Bereichen Metallspritzguss und additive Fertigung wider, die eine präzise Entbinderung miniaturisierter Komponenten erfordern.
Kritische Prozessparameter
Temperaturkontrolle
Die Entbinderungstemperaturen liegen typischerweise zwischen 200 und 550 Grad, abhängig vom Bindemittelmaterial und der Metallzusammensetzung. Öfen müssen präzise Heizraten aufrechterhalten, um die Entnahmegeschwindigkeit mit der Teileintegrität in Einklang zu bringen. Zu schnelles Erhitzen erzeugt einen Innendruck, der die Materialfestigkeit übersteigt, was zu Rissen und Oberflächenfehlern führt.
Mehrstufige Heizprofile eignen sich für unterschiedliche Bindemittelkomponenten. Bindemittel auf Wachsbasis schmelzen und verdampfen bei niedrigeren Temperaturen als Polymergrundgerüste. Bei der optimierten thermischen Entbinderung wird eine Erhitzung von 1 Grad pro Minute von Umgebungstemperatur auf 200 Grad und dann 0,5 Grad pro Minute von 200 Grad auf 500 Grad mit einer einstündigen Haltezeit durchgeführt.
Atmosphärenmanagement
Die Zusammensetzung der Gasatmosphäre wirkt sich direkt auf die Entbinderungsergebnisse aus. Oxidkeramik verträgt die Verarbeitung in Luftatmosphäre, während Nitride, Karbide und Metallpulver eine Stickstoff- oder Wasserstoffumgebung erfordern. Der kontrollierte Gasfluss entfernt Bindemitteldämpfe aus der Ofenkammer und verhindert gleichzeitig die Oxidation von Metallpartikeln.
Bei der katalytischen Entbinderung verhindert die Aufrechterhaltung höherer Stickstoffdurchflüsse als Salpetersäuredampf die Bildung explosiver Gasgemische. Das Stickstoffträgergas entfernt auch Zersetzungsprodukte aus dem Ofen. Durch die Vakuumentbinderung werden Oxidationsrisiken vollständig eliminiert, es sind jedoch komplexere Geräte erforderlich.
Überlegungen zur Teilegeometrie
Bei komplexen Geometrien kann die vollständige Entbinderung je nach Teiledicke und Bindemittelzusammensetzung 24 bis 36 Stunden dauern. Dickere Abschnitte lösen sich langsamer auf, da Gase längere Strecken durch immer porösere Strukturen zurücklegen müssen. Die Schnittdickengrenzen liegen oft bei 50 mm, um eine vollständige Bindemittelentfernung ohne Mängel zu gewährleisten.
Das Verhältnis von Oberfläche-zu-hat erheblichen Einfluss auf die Entbinderungskinetik. Teile mit höheren Verhältnissen lösen sich schneller auf, da die Diffusionswege für austretende Gase kürzer sind. Die Konstruktion des Entbinderungsofens muss diese Schwankungen durch einstellbare Zykluszeiten und Atmosphärenkontrolle berücksichtigen.
Häufige Fehler und Vorbeugung
Risse und Verformungen
Beim Entbindern treten häufig Risse, Absackungen und Verwerfungen auf, wenn das Quellen des Bindemittels zu Spannungsunterschieden zwischen den Teileoberflächen und dem Inneren führt. Schnelle Erwärmungsraten verschärfen diese Probleme, indem sie Wärmegradienten erzeugen, die eine ungleichmäßige Schrumpfung verursachen.
Zur Vorbeugung ist eine Anpassung der Heizraten an die Teiledicke und die Bindemittelchemie erforderlich. Langsamere Anstiege ermöglichen einen Temperaturausgleich im gesamten Bauteil. Durch die ordnungsgemäße Entbinderung mit Lösungsmitteln können strukturelle Defekte wie Risse und Verformungen vermieden werden, die die Integrität des Teils beeinträchtigen.
Blasenbildung und Porenbildung
Bei unvollständiger Bindemittelentfernung bleiben organische Rückstände zurück, die beim Sintern verdampfen. Die eingeschlossenen Gase bilden in den fertigen Teilen Blasen und große Poren. Selbst Spuren von verbleibendem Bindemittel können die Sinterphase verunreinigen und mehrere Ofendurchgänge erforderlich machen.
Längere Haltezeiten bei höchsten Entbinderungstemperaturen gewährleisten eine vollständige Bindemittelzersetzung. Für Teile mit hohem Bindemittelgehalt können mehrere Wärmezyklen erforderlich sein. Zu den Qualitätskontrollmaßnahmen gehört die Verfolgung des Gewichtsverlusts, um die vollständige Entfernung vor dem Sintern zu überprüfen.
Probleme mit der Delaminierung
Die schichtweise --Schichtfertigung führt beim Entbindern zu einer anisotropen Schrumpfung, wobei die Schrumpfung senkrecht zur Baurichtung stärker ist. Diese gerichtete Schrumpfung kann Schichten trennen und Zwischenschichtdefekte erzeugen, die unter dem Mikroskop sichtbar sind.
Eine sorgfältige Ausrichtung beim Drucken und Entbindern minimiert diese Effekte. Stützstrukturen bewahren die Teilegeometrie während der Verarbeitung, wenn die Viskosität bei erhöhten Temperaturen abnimmt. Einige Hersteller verwenden kombinierte Entbinderungs--Sinterzyklen, um den Umgang mit zerbrechlichen braunen Teilen zu reduzieren.
Branchenanwendungen
Metallspritzguss
MIM-Rohmaterial enthält feine Metallpulver, gemischt mit 40 Volumenprozent Bindemittel, um Fließeigenschaften für den Spritzguss zu erreichen. Nachdem durch das Formen Teile mit komplexen Geometrien einschließlich Querlöchern und Innengewinden entstanden sind, bereitet das Entbindern die Komponenten für das Sintern im Festkörper vor.
Der Prozess ermöglicht die Herstellung hochkomplexer Teile, die bei der Herstellung mit anderen Methoden eine umfangreiche Bearbeitung oder Montage erfordern würden. Teile wiegen typischerweise zwischen 0,1 und 250 Gramm, wobei die meisten aus Kostengründen unter 100 Gramm liegen.
Additive Fertigung
Pulverbasierte 3D-Drucktechnologien, einschließlich Binder Jetting und Materialextrusion, basieren auf der Entbinderung, um gedruckte Teile in endgültige Metall- oder Keramikkomponenten umzuwandeln. Der Entbinderungsschritt stellt sicher, dass Metallteile frei von organischen Verbindungen sind, was ein effektives Sintern und die Herstellung hochwertiger Objekte ermöglicht.
Die zunehmende Einführung der additiven Metallfertigung treibt die Nachfrage nach Entbinderungsgeräten voran. Der Markt für Entbinderungsöfen wurde im Jahr 2023 auf 1,14 Milliarden US-Dollar geschätzt und wird bis 2031 voraussichtlich 1,93 Milliarden US-Dollar erreichen, was einem jährlichen Wachstum von 7,3 % entspricht. Technologische Fortschritte zur Verbesserung der Energieeffizienz und Temperaturkontrolle unterstützen diese Expansion.
Technische Keramik
Beim Keramikspritzgießen werden Komponenten für die Elektronik, Luft- und Raumfahrt sowie medizinische Geräte hergestellt, die präzise Abmessungen und Materialeigenschaften erfordern. Beim Entbindern werden Presshilfsmittel vor dem Sintern entfernt, um verbleibende Verunreinigungen und Defekte zu vermeiden, die sich negativ auf die Mikrostrukturentwicklung auswirken.
Keramikteile mit hohem Bindemittelgehalt erfordern eine sorgfältige Entbinderung, um Risse und große Poren zu vermeiden. Der Prozess erweist sich als entscheidend, wenn Formgebungsverfahren wie Spritzguss, Extrusion oder Schlickerguss erhebliche Bindemittelmengen für die Teilebildung erfordern.
Auswahl der richtigen Entbinderungsmethode
Die Materialkompatibilität bestimmt geeignete Entbinderungsansätze. Die thermische Entbinderung eignet sich für die meisten Metall- und Keramikzusammensetzungen, erfordert jedoch längere Verarbeitungszeiten. Die Lösungsmittelentbinderung eignet sich für kleine Produktionschargen, während katalytische oder Vakuummethoden für die Produktion im großen Maßstab geeignet sind.
Zu den Kostenüberlegungen zählen Anlageninvestitionen, Betriebskosten für Lösungsmittel oder Gase sowie die Auswirkung der Zykluszeit auf den Durchsatz. Bei der thermischen Entbinderung werden kostengünstige Geräte benötigt, die Ofenkapazität wird jedoch über längere Zeiträume gebunden. Katalytische Systeme verarbeiten Teile schneller, erfordern jedoch einen speziellen Umgang mit korrosiven Gasen.
Das Produktionsvolumen beeinflusst die Auswahl der Ausrüstung. Chargenöfen dienen der Laborforschung und der Pilotproduktion. Durchlauföfen steigern die Effizienz bei der Massenfertigung trotz höherer Kapitalkosten. Die Vakuumentbinderung ermöglicht eine oxidationsfreie Verarbeitung reaktiver Metalle wie Titanlegierungen, erfordert jedoch eine komplexe Wartung der Ausrüstung.
Umweltfaktoren beeinflussen zunehmend Entscheidungen zur Entbinderung. Lösungsmittelbasierte Methoden erfordern Dampfrückgewinnungs- und Entsorgungssysteme. Durch energieeffiziente Ofenkonstruktionen können die Treibhausgasemissionen durch verbesserte Temperaturkontrolle und kürzere Zykluszeiten um 30 % gesenkt werden.
Strategien zur Prozessoptimierung
Für eine erfolgreiche Entbinderung müssen konkurrierende Anforderungen in Einklang gebracht werden: Bindemittel schnell entfernen und gleichzeitig die Teileintegrität wahren. Temperatur-Zeitprofile stellen die primäre Optimierungsvariable dar. Die kinetische Modellierung anhand gemessener Entbinderungsraten ermöglicht die Berechnung optimaler Heizzyklen, bei denen die Entfernungsraten nahezu konstant bleiben.
Dieser Ansatz reduziert die mechanische Belastung der Komponenten im Vergleich zu Profilen mit konstanter Heizrate. Die Finite-Elemente-Simulation sagt Temperaturverteilung, Konzentrationsgradienten und Druckaufbau während der Verarbeitung voraus. Die Modelle optimieren die Entbinderungsbedingungen, um Stress zu minimieren und gleichzeitig die Zykluszeiten zu verkürzen.
Die Bindemittelformulierung beeinflusst die Entbinderungsleistung. Mehrkomponentensysteme kombinieren Materialien mit unterschiedlichen Zersetzungstemperaturen. Komponenten mit niedriger-Temperatur erzeugen eine anfängliche Porosität, die die Entfernung von Gerüstpolymeren mit höherer-Temperatur erleichtert. Allmählich weite Zersetzungstemperaturbereiche kommen der thermischen Entbinderung zugute, indem sie eine kontrollierte Entfernung ermöglichen.
Überlegungen zur Ausrüstung
Entbinderungsöfen verfügen über Atmosphärenkontrollsysteme, präzise Temperaturregelung und Abgasmanagement. Die Temperaturbereiche liegen typischerweise zwischen 200 und 600 Grad, wobei einige Prozesse Temperaturen bis zu 1000 Grad erfordern. Die Auswahl des Ofens hängt vom Produktionsmaßstab und den Materialanforderungen ab.
Kastenöfen und Rohröfen bieten Flexibilität für die Prozessentwicklung und kleine Chargen. Durchlauföfen erhöhen den Durchsatz etablierter Prozesse trotz eingeschränkter Parameteranpassung während des Betriebs. Sicherheitsmerkmale erweisen sich als wesentlich für katalytische und Lösungsmittelverfahren, einschließlich explosionssicherer Konstruktionen und Abgasbehandlungssysteme.
Moderne Systeme integrieren Automatisierung und Industrie 4.0-Konnektivität zur Prozessüberwachung und -optimierung. Fortschrittliche Steuerungssysteme sorgen für eine gleichmäßige Temperaturverteilung und eine konsistente Atmosphärenzusammensetzung während der gesamten Entbinderungszyklen. Bei Investitionsentscheidungen müssen die Gesamtbetriebskosten berücksichtigt werden, die über den Erstausrüstungspreis hinausgehen, einschließlich Energieverbrauch und Wartungsanforderungen.
Qualitätskontrolle und Validierung
Gewichtsverlustmessungen bestätigen die Vollständigkeit der Bindemittelentfernung mit einer Reproduzierbarkeit von 0,1 %. Teile sollten entsprechend dem anfänglichen Bindemittelgehalt Masse verlieren, typischerweise 6–7 % für MIM-Komponenten. Die thermogravimetrische Analyse während der Prozessentwicklung identifiziert optimale Temperaturprofile durch Verfolgung der Zersetzungskinetik.
Durch die visuelle Inspektion werden Oberflächenfehler wie Risse, Blasenbildung oder Verformungen erkannt, die Prozessanpassungen erfordern. Die Mikroskopie zeigt innere Porosität und Schichttrennung in additiv gefertigten Teilen. Teile, die 154-stündige Entbinderungs- und 49-stündige Sinterzyklen durchlaufen, können ohne ordnungsgemäße Parameteroptimierung immer noch Mängel aufweisen.
Der Umgang mit braunen Teilen erfordert Vorsicht, da sie nach dem Entfernen des Bindemittels extrem zerbrechlich sind. Die meisten Hersteller trennen Entbinderungs- und Sinteröfen trotz längerer Verarbeitungszeiten voneinander, kombinierte Zyklen verringern jedoch die Handhabungsrisiken. Ein-Öfen gehen direkt vom Entbindern zum Sintern über, wodurch Transfervorgänge entfallen.
Häufig gestellte Fragen
Was passiert, wenn die Entbinderung unvollständig ist?
Beim Sintern verdampft das restliche Bindemittel und erzeugt einen Innendruck, der Blasen, Risse und Porenbildung verursacht. Eine unvollständige Entfernung verunreinigt auch die Ofenatmosphäre, verringert die Effizienz der Ausrüstung und kann nachfolgende Chargen beschädigen. Vor dem Sintern muss bei den Teilen eine vollständige Bindemittelentfernung erreicht werden, die durch Gewichtsverlustmessungen verifiziert wird.
Wie lange dauert das Entbindern normalerweise?
Die Verarbeitungszeit variiert je nach Teilegeometrie und Bindemittelzusammensetzung zwischen 15 Stunden für die Lösungsmittelentbinderung und 36 Stunden oder mehr für thermische Methoden. Die katalytische Entbinderung bietet bei dünnen Abschnitten die schnellste Entfernung von 1-2 Stunden. Komplexe Teile mit dicken Querschnitten erfordern längere Zyklen, um eine vollständige Entfernung des Bindemittels aus den Innenbereichen sicherzustellen.
Können verschiedene Entbinderungsmethoden kombiniert werden?

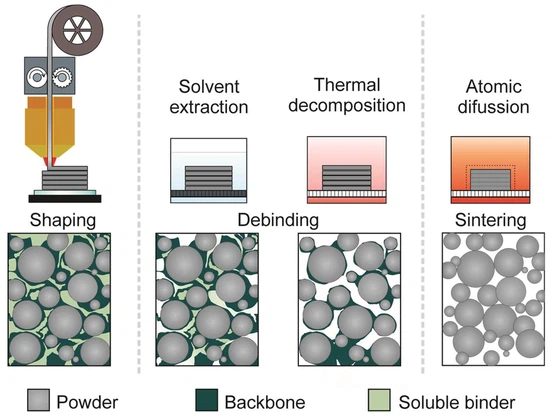

Bei der mehrstufigen Entbindung werden häufig Methoden kombiniert, um die Verarbeitung zu optimieren. Durch die Lösungsmittelextraktion wird das Primärbindemittel bei niedrigen Temperaturen schnell entfernt, anschließend wird durch die thermische Verarbeitung das Grundpolymer entfernt. Dieser Ansatz reduziert die Gesamtzykluszeit bei gleichzeitiger Beibehaltung der Teilequalität. Einige Hersteller verwenden für bestimmte Bindemittelsysteme eine katalytische Entbinderung mit anschließender thermischer Behandlung.
Welche Sicherheitsaspekte gelten beim Entbindern?
Die katalytische Entbinderung erfordert den Umgang mit ätzenden Säuredämpfen unter angemessener Belüftung und persönlichem Schutz. Bei der thermischen Entbinderung entstehen brennbare Gase, die eine Abgasbehandlung erfordern, um Brandgefahren vorzubeugen. Lösungsmittelmethoden erfordern Dampfrückgewinnungssysteme und explosionssichere Ausrüstung. Alle Ansätze erfordern eine kontrollierte Atmosphäre, die während der gesamten Verarbeitung überwacht wird, um einen sicheren Betrieb zu gewährleisten.
