Draht -EDM -Technologie in der modernen Herstellung von Schimmelpilzinjektion
Erweiterte Herstellungsprozesse für Präzisionsformkomponenten
Draht -Elektroausleitungsbearbeitung (Draht -EDM) repräsentiert eine Eckpfeiler -Technologie in den Operationen des Herstellers für moderne Form in Form von Schimmelpilz und ermöglicht die genaue Schaffung komplexer Hohlräume und komplizierter Geometrien, die für die Produktion von hochwertigem Qualitätspritzproduktion wesentlich sind. In diesem fortschrittlichen Herstellungsprozess wird ein kontinuierlich bewegendes dünnes Metalldraht als Elektrode verwendet, wodurch kontrollierte elektrische Entladungen zwischen Draht und Werkstück erzeugt werden, um die materielle Entfernung durch thermische Erosion zu erreichen.
Moderne Draht -EDM -Maschine, die Präzisionsschneidfähigkeiten für komplexe Formkomponenten zeigt
Grundprinzipien der Draht -EDM -Verarbeitung
Der Draht -EDM -Prozess arbeitet nach dem Prinzip der kontrollierten Funkenerosion, wobei ein dünner Elektrodendraht, der typischerweise aus Messing oder Molybdän besteht, durch ein Pre - gebohrtes Starterloch im Werkstück fließt. Der Draht bewegt sich in vertikaler Richtung kontinuierlich, während er auf einem programmierten Pfad geführt wird, um das gewünschte Profil zu erstellen. Während des Betriebs erzeugt eine Reihe schneller elektrischer Impulse Funken zwischen Draht und Werkstück, wobei jede Entladung Temperaturen erzeugt, die mehrere tausend Grad Celsius erreichen. Diese intensive lokalisierte Wärme verdampft winzige Teilchen des Werkstücksmaterials, die dann von einer kontinuierlich fließenden dielektrischen Flüssigkeit weggespült werden.
Der Lücken zwischen dem Elektrodendraht und dem Werkstück, der als Funkenspalt bezeichnet wird, bleibt während des gesamten Schneidvorgangs konstant, wobei typischerweise 0,02 bis 0,05 Millimeter liegen. Diese Lücke wird automatisch durch das Servo -Steuerungssystem der Maschine aufrechterhalten, das die Vorschubrate basierend auf den elektrischen Bedingungen in der Schneidzone kontinuierlich anpasst.
Die dielektrische Flüssigkeit, normalerweise entionisiertes Wasser in langsamen Futterautomaten oder spezialisierten Emulsionen in Fasten - Futtersystemen, dient mehreren kritischen Funktionen: Kühlung der Schneidzone, die weggespülten Partikel wegspülen und die notwendigen elektrischen Isolierungen zwischen Entladungen liefern.
Klassifizierung und Arten von Draht -EDM -Maschinen
Draht -EDM -Maschinen werden hauptsächlich anhand ihrer Drahtgeschwindigkeits- und Steuermechanismen kategorisiert. Die Unterscheidung zwischen diesen Kategorien wirkt sich weltweit erheblich auf die Anwendung in Form von Schimmelpilzinjektionsherstellern aus.
Schnell - Feed Wire EDM
Arbeiten Sie mit Drahtgeschwindigkeiten, die typischerweise acht bis zehn Meter pro Sekunde reichen, unter Verwendung wiederverwendbarer Molybdän -Draht.
Bietet Kosten - Effektive Lösungen für allgemeine Genauigkeitsanforderungen für den Hersteller von Formeinspritzeingängen.
Langsam - Feed Wire EDM
Mit einzelnen - Richtung Kupfer- oder Messingdraht mit einzelnen - Richtung arbeiten.
Repräsentiert den Höhepunkt der Präzision und ermöglicht die Erleichterung der Oberflächenbewegungen so fein wie RA 0,8 -Mikrometer oder besser.
Verbunddraht EDM
Kombiniert die Vorteile beider Technologien mit hoher - Geschwindigkeitsrauen und niedrig - Geschwindigkeitsgenauigkeit.
Erreicht eine verbesserte Oberflächenqualität, während angemessene Verarbeitungsgeschwindigkeiten und -kosten aufrechterhalten werden.
Verschiedene Draht -EDM -Maschinenkonfigurationen, die in modernen Herstellungsanlagen für die Hersteller von Schimmelpilzen verwendet werden
Maschinenkomponenten und Systemarchitektur
Das umfassende Verständnis der Kabel -EDM -Maschinenkomponenten ist für die Optimierung ihrer Anwendung in Umgebungen für Formeinspritzhersteller von entscheidender Bedeutung. Die Maschinenstruktur besteht aus mehreren integrierten Subsystemen, die in Harmonie arbeiten, um eine präzise Materialentfernung zu erreichen.
Maschinenbett & Arbeitstable
Das Maschinenbett bildet das Fundament und erfordert eine außergewöhnliche Starrheit und Vibrationsdämpfung. Moderne Betten verwenden thermisch stabile Materialien. Die Arbeitstabelle bietet eine kontrollierte Bewegungsbewegung der X- und Y -Achse durch Präzisionskugelschrauben, wodurch die Positionierungsgenauigkeiten innerhalb von Mikrometern aufrechterhalten werden.
Drahttransportmechanismus
Kritisches Subsystem, das die Schnittqualität beeinflusst. Verfügt über Speichertrommeln, Spannsysteme und Präzisionsführer aus synthetischen Saphir oder Diamanten. Zu den erweiterten Maschinen gehören automatisches Kabelgewinde, um Ausfallzeiten zu reduzieren.
Sich verjüngende Schnittaufsätze
Aktivieren Sie die kontrollierte Drahtneigung für Entwurfswinkel in Injektionsformhohlräumen. Unabhängige obere und untere Führer erzeugen präzise Winkelschnitte, die typischerweise zwischen fünf und dreißig Grad reichen.
Elektrische Parameter und Prozesssteuerung
Die Auswahl und Optimierung elektrischer Parameter bestimmen grundlegend den Erfolg von Draht -EDM -Operationen in Form von Forminjektionsherstellern. Diese Parameter beeinflussen direkt die Schnittgeschwindigkeit, Oberflächenqualität, dimensionale Genauigkeit und Drahtverbrauchsraten.
| Parameter | Typische Reichweite | Auswirkung auf den Prozess |
|---|---|---|
| Pulsspannung | 70-110 Volt | Höhere Spannungen erhöhen den Funkenspalt und die Schnittgeschwindigkeit, können jedoch die Qualität der Oberflächenfinish verringern |
| Spitzenstrom | Mehrere Einstellungen über Leistungsverstärker | Bestimmt den Energiegehalt; Niedrigere Einstellungen für feinere Oberflächen, höher für die schnelle Entfernung |
| Pulsdauer | Mikrosekunden zu zehn Mikrosekunden | Kürzere Impulse erzeugen feinere Oberflächentexturen; Längere Impulse erhöhen die Entfernungsraten |
| Pulsintervall | 5-250 Mikrosekunden | Ermöglicht die Evakuierung von Trümmern; Unzureichende Intervalle verursachen Instabilität, übermäßige Verringerung der Effizienz |
Forschung Insight
Laut Untersuchungen, die im Internationalen Journal of Machine Tools and Manufactures veröffentlicht wurden, hat die Optimierung von EDM -Parametern durch adaptive Kontrollsysteme eine Verbesserung der Schnitteffizienz von 30% gezeigt, während gleichzeitig die Oberflächenrauheit um bis zu 25% in gehärteten Werkzeugen Stahlanwendungen reduziert wird, die bei der Herstellung von Injektionsformen üblich sind. pp . 45-62, https://doi.org/10.1016/j.ijmachtools.2023.103982).
Dieser Fortschritt stellt einen signifikanten Sprung nach vorne für die Operationen Hersteller von Formeinspritzherstellern dar, die die Produktivität und Qualität durch Daten - -Mameteroptimierung verbessern möchten.
Beziehung zwischen elektrischen Parametern und der resultierenden Oberflächenbeschaffung in Draht -EDM -Prozessen
Programmierung und Werkzeugpfad Generierung
Die Schaffung genauer Schneidprogramme bildet die Grundlage für erfolgreiche EDM -Operationen in Form von Schimmelpilzen. Moderne CNC -Controller unterstützen verschiedene Programmiermethoden, von manueller Codegenerierung bis hin zur hoch entwickelten CAD/CAM -Integration.
Der Programmierungsprozess beginnt mit der Definition des Werkstückskoordinatensystems und der Festlegung von Referenzpunkten für eine genaue Positionierung. Die Auswahl der Gewindepunktstellen erfordert eine sorgfältige Berücksichtigung der Teilgeometrie, der Materialspannungsverteilung und der Klemmanordnung.
Die Kompensation des Werkzeugpfads macht den Drahtradius und den Funkenspalt aus, um genaue endgültige Abmessungen zu gewährleisten. Diese Kompensation darf nicht nur den Nenndrahtdurchmesser, sondern auch die Variationen aufgrund von Verschleiß und elektrischen Bedingungen berücksichtigen.
Mehrere Schneidstrategien haben sich entwickelt, um die unterschiedlichen Anforderungen der Anträge für Schimmelpilzinjektionshersteller zu befriedigen. Single - Pass -Schneiden liefert eine maximale Produktivität für Schrägvorgänge oder wenn mäßige Genauigkeit ausreicht, während Multi - Passstrategien aufeinanderfolgende Kürzungen mit progressiv reduzierter Entladungsenergie anwenden.
Technische Referenz
"Advanced tool path algorithms have revolutionized wire EDM programming, enabling the production of complex 3D contours with accuracies below 5 micrometers. These algorithms optimize cornering strategies and adapt feed rates based on geometry complexity, significantly reducing machining time for intricate mold cavities" (Smith et al., 2022, Journal of Manufacturing Science and Engineering, Vol. 144, Issue 5, https://doi.org/10.1115/1.4053897).
Verfahren zur Einrichtung und Ausrichtung des Werkstücks
Die ordnungsgemäße Einrichtung und Ausrichtung des Werkstücks sind entscheidend für die Erreichung der anspruchsvollen Toleranzen, die für den Betrieb des Schimmelpilzinjektionsherstellers erforderlich sind. Die Auswahl der geeigneten Arbeiten - Haltemethoden hängen von Teilgeometrie, Größe, Gewicht und erforderlicher Zugänglichkeit ab.
Präzisionswerkstücksaufbau und Leuchten für die Draht -EDM -Bearbeitung von Formkomponenten
Montagemethoden
- Cantilever -Montage nach Barrierefreiheit
- Bridge - Typ unterstützt die Stabilität
- Benutzerdefinierte Geräteplatten zur Wiederholbarkeit
Ausrichtungsverfahren
- Zifferblatt -Anzeigemethoden zur Präzision
- Automatische Kante - Finden von Routinen
- Elektronische Vertikalitätsprüfung
Überlegungen einrichten
- Klemmkraftverteilung
- Thermische Stabilitätsfaktoren
- Zugang zum dielektrischen Spülen
- Teilnahmebetriebe für Drahtgewinde

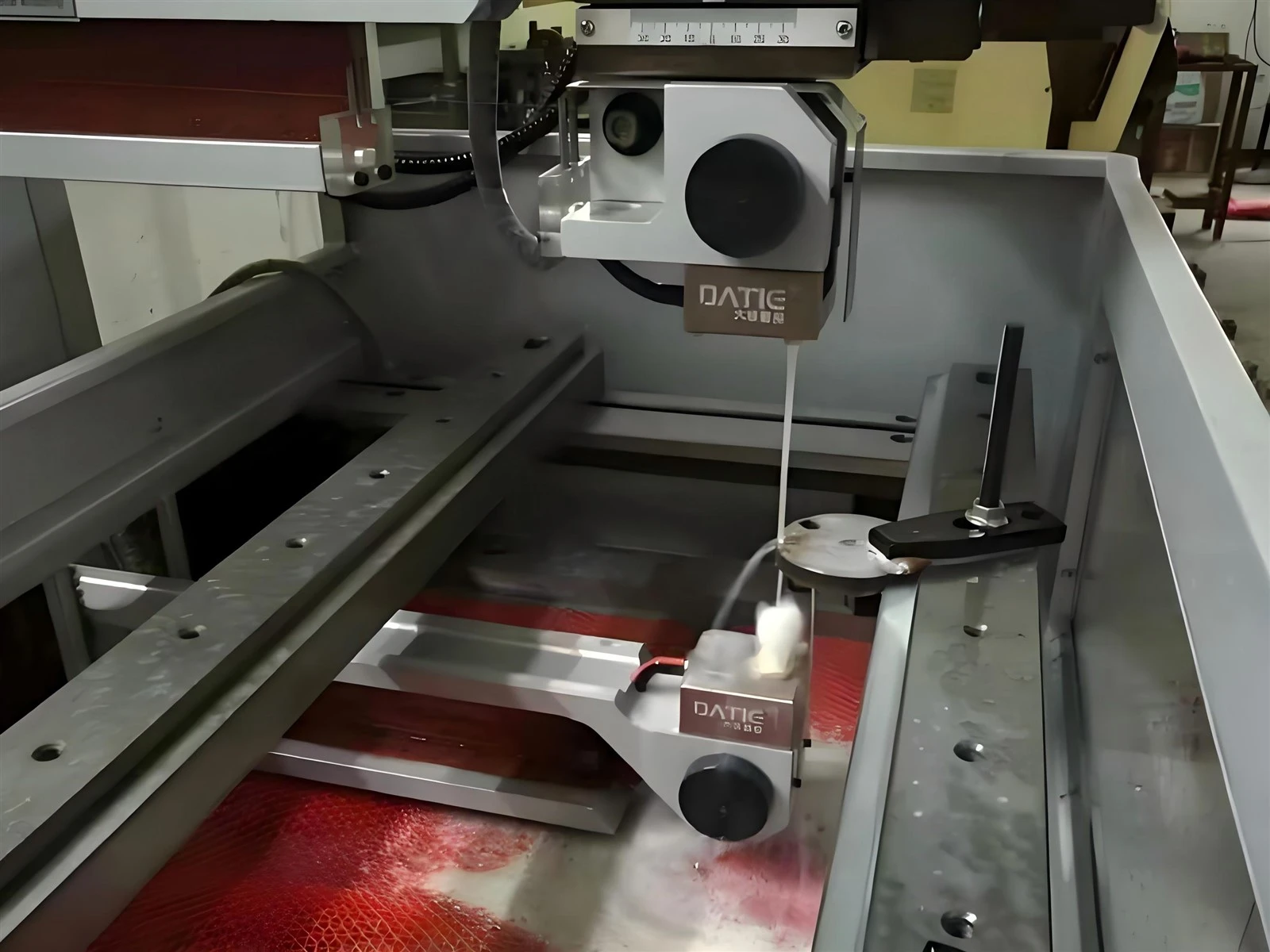

Dielektrikumstrategien und Spülenstrategien
Das dielektrische Flüssigkeitssystem spielt eine wichtige Rolle bei der EDM -Drahtleistung und wirkt sich erheblich auf Schnittgeschwindigkeit, Oberflächenqualität und Prozessstabilität bei den Anwendungen Hersteller von Formeinspritzung aus. Die Flüssigkeit dient mehreren Funktionen: Kühlung der Schneidzone, Entfernen erodierter Partikel, eine elektrische Isolierung zwischen den Entladungen und Verhinderung der Oxidation frisch geschnittener Oberflächen.
Dielektrische Typen
Entionisiertes Wasser
Primäres Dielektrikum in langsam - Futterautomaten und bietet eine hervorragende Kühlkapazität und minimale Rückstände. Der Widerstand wird sorgfältig zwischen 5.000 und 200.000 Ohm - Zentimetern kontrolliert.
Emulsion - basierte Dielektrik
Wird in FAST - Futtermaschinen verwendet, kombiniert Öle mit Wasser, um stabile Emulsionen zu erzeugen, die den Drahtverschleiß reduzieren und gleichzeitig die Kühl- und Spülenfunktionen beibehalten.
Spülensysteme
Spülungsdruck- und Fließmuster beeinflussen die Entfernung der Ablagerungen kritisch aus der Schneidzone. Eine unzureichende Spülung führt zu einer Ansammlung von Schmutz, was zu sekundären Entladungen führt, die die Oberflächenqualität beeinträchtigen.
Moderne Maschinen verwenden programmierbare Spülungssysteme, die Druck- und Fließmuster basierend auf der Schnitttiefe und der Werkstückgeometrie einstellen, wodurch die Entfernung von Trümmern optimiert wird und gleichzeitig die Ablenkung der Drahtminimierung minimiert.
Anwendungen in der Herstellung von Injektionsform
Die EDM -Technologie der Wire ist bei modernen Herstellern des modernen Schimmelpilzinjektionsunternehmens unverzichtbar geworden und ermöglicht die Produktion komplexer Formkomponenten, die mit herkömmlichen Bearbeitungsmethoden schwer oder unmöglich zu produzieren sind. Die Fähigkeit, gehärtete Materialien mit außergewöhnlicher Präzision zu schneiden, macht Draht EDM besonders wertvoll für die Herstellung von Schimmelpilzhöhlen, Kernen und Einsätzen nach Wärmebehandlung.
Schimmelkomponentenproduktion
Komplexe Hohlraumgeometrien mit Unterschnitten
Präzisionskerne und Einsätze nach Wärmebehandlung
Löcher und Kühlkanäle
Entlüftungsschlitze und komplizierte Profile
Spezialanwendungen
Stempeln stempeln und progressive Stanzkomponenten
Präzisions -Punch- und Sterbchenprofile mit engen Genehmigungen
Sich verjüngte Oberflächen für ordnungsgemäße Entwurfswinkel
Single - Stück Hohlraumeinfügeeinfügungen, die Montageprobleme beseitigen
Oberflächenintegrität und metallurgische Überlegungen
Das Draht -EDM -Verfahren erzeugt einzigartige Oberflächeneigenschaften, die es von herkömmlichen Bearbeitungsmethoden unterscheiden, was auf die Anwendungen Hersteller von Formeinspritzherstellern wichtig ist. Die geschnittene Oberfläche besteht aus einer Neu -Schicht, die auch als weiße Schicht bezeichnet wird und eine Wärme - betroffene Zone überlagert, die in das nicht betroffene Basismaterial übergeht.
Schicht neu aufstellen
Typischerweise reicht 5 bis 50 Mikrometer in der Dicke ab, abhängig von den Schnittparametern, die aus schnell verfestigtem Material mit einer veränderten Mikrostruktur bestehen. Diese Schicht zeigt häufig eine erhöhte Härte aufgrund von schnellen Kühlraten, kann jedoch Mikrorisse und restliche Zugspannungen enthalten.
Wärme - Betroffene Zone
Erstreckt sich über die Neuaufbauschicht hinaus und zeigt mikrostrukturelle Veränderungen ohne Schmelzen. In gehärteten Werkzeugstählen kann diese Zone Temperierungseffekte aufweisen, die die Härte geringfügig verringern. Das Ausmaß hängt hauptsächlich von Entladungsenergie und Schnittgeschwindigkeit ab.
Oberflächentopographie
Unterscheidet sich grundlegend von mechanisch bearbeiteten Oberflächen und zeigt ein zufälliges Muster überlappender Entladungskrater. Diese isotrope Textur bietet hervorragende Eigenschaften der Ölretention, die für Schiebflächen in Formanwendungen von Vorteil sind.
Qualitätskontroll- und Messtechniken
Für die Gewährleistung einer konsequenten Qualität in den EDM -Betriebsvorgängen sind umfassende Mess- und Inspektionsverfahren erforderlich, die auf die Anforderungen an den Hersteller von Formeinspritzgülpern zugeschnitten sind. Durch die dimensionale Genauigkeitsüberprüfung werden typischerweise Koordinatenmessgeräte verwendet, die Variationen innerhalb von Mikrometern über komplexe drei - dimensionale Geometrien erfassen können.
Dimensionale Überprüfung
Koordinatenmessmaschinen (CMMs) mit Mikrometer - Ebene Genauigkeit für komplexe 3D -Geometrien. Diese Systeme liefern detaillierte Berichte über die dimensionale Konformität mit CAD -Modellen.
Oberflächen -Finish -Analyse
Kontakt oder optische Profilometrie quantifiziert die Rauheitsparameter. Die zufällige Natur von EDM -Oberflächen erfordert angemessene Stichprobenlängen und mehrere Messorte.
Geometrische Toleranzprüfung
Laserinterferometrie und elektronische Werte erkennen winzige geometrische Abweichungen, die Flatheit, Senkrechte und Parallelität beeinflussen.
Erweiterte Inspektionstechniken
Die Inspektion der Dicke und der Integrität von Neubeinschicht verwendet metallographische Techniken, einschließlich Cross - Abschnitt, Polieren und mikroskopische Untersuchung. Die Rasterelektronenmikroskopie zeigt die Oberflächenmorphologie und potenzielle Defekte bei hoher Vergrößerung, während Energie - dispersive Spektroskopie die Auseinandersetzungen der Zusammensetzung identifiziert, die sich aus dem EDM -Prozess ergeben. Diese analytischen Techniken erweisen sich für die Prozessoptimierung und Fehlerbehebung bei anspruchsvollen Anwendungen für Formeinspritzhersteller von unschätzbarem Wert, bei denen die Oberflächenintegrität die Form der Form und Langlebigkeit direkt beeinflusst.
Fortgeschrittene Strategien zur Produktivitätsverbesserung
Die Maximierung der Produktivität im EDM -Betrieb von Kabel erfordert eine systematische Optimierung mehrerer miteinander verbundener Faktoren. Für die Einrichtungen für Formeinspritzeinrichtungen erfordert das Ausgleich der Schnittgeschwindigkeit mit den Qualitätsanforderungen sorgfältige Berücksichtigung wirtschaftlicher und technischer Einschränkungen.
Adaptive Steuerungssysteme
Überwachen Sie kontinuierlich Schneidbedingungen und passen Sie die Parameter automatisch ein. Diese Systeme erkennen beginnende Probleme und implementieren Korrekturmaßnahmen, wodurch die Geschwindigkeit um 20-40% erhöht wird und gleichzeitig den Betrieb des Drahtbruchs des Herstellers der Formeinspritzung reduziert wird.
Multi - Passstrategien
Optimieren Sie den Handel - zwischen Geschwindigkeit und Qualität durch strategische Verwendung mehrerer Schnittpässe. Schrägpässe maximieren die Entfernungsraten, während die Pässe die erforderliche Oberflächenqualität erreichen.
Unbeaufsichtigter Betrieb
Aktivieren Sie die kontinuierliche Produktion während der Arbeitszeit nicht {- mit automatischer Kabelgewinnung und ausgefeilter Überwachung. Die Integration mit Roboterhandhabung ermöglicht Lichter - Out Out Out Manufacturing.
Automatisierte Draht -EDM -Produktionszellenverbesserung Produktivität in Form eines Forminjektionsherstellers Einrichtungen
Fehlerbehebung bei gemeinsamen Herausforderungen
Trotz technologischer Fortschritte stoßen die Wir -EDM -Operationen gelegentlich Herausforderungen, die systematische Diagnose und Auflösung erfordern. Das Verständnis der häufigen Probleme und deren Lösungen ermöglicht eine schnelle Reaktion und minimiert die Produktionsstörungen in den Einrichtungen Hersteller von Formeinspritzung.
Drahtbrauch
Die häufigste operative Herausforderung mit mehreren potenziellen Ursachen:
- Übermäßige Schneidparameter
- Schlechte Spülenbedingungen
- Mechanische Probleme
- Werkstückprobleme
Schlechte Oberflächenbeschaffung
Kann aus mehreren Faktoren resultieren:
- Instabile Schnittbedingungen
- Kontaminierte Dielektrikumflüssigkeit
- Abgenutzte Drahtführer
- Unangemessene Parameterauswahl
Dimensionale Ungenauigkeit
Potenzielle Ursachen umfassen:
- Falsche Kompensationswerte
- Geometrische Maschinenfehler
- Wärmeeffekte
- Stressabbau des Werkstücks während des Schneidens
Entwicklungstrends und aufkommende Technologien
Die Entwicklung der Draht -EDM -Technologie befasst sich weiterhin mit den fortschreitenden Bedürfnissen des weltweiten Vorgangs des Mold -Injektionsherstellers. Mehrere aufkommende Trends versprechen, die Fähigkeiten und Produktivität in den kommenden Jahren weiter zu verbessern.
Integration der künstlichen Intelligenz
Algorithmen für maschinelles Lernen ermöglichen die Vorhersageoptimierung von Schnittparametern basierend auf akkumuliertem Prozesswissen. Diese Systeme analysieren riesige Datensätze und identifizieren optimale Parameterkombinationen für bestimmte Materialien und Geometrien.
Hybridherstellungssysteme
Die Kombination von Draht -EDM mit komplementären Technologien wie Mahlen oder Schleifen in einer einzelnen Plattform beseitigt mehrere Setups und verkürzt die Produktionszeit. Besonders wertvoll für komplexe Formkomponenten, die mehrere Herstellungsprozesse benötigen.
Fortgeschrittene Drahtmaterialien
Verbunddrähte mit hohen - Leitfähigkeitskerne mit Verschleiß - Resistente Beschichtungen ermöglichen ein schnelleres Schneiden und die überlegene Oberflächenqualität. Vorteilhaft für den Hersteller von Schimmelpilzeinspritzbetrieben, die anspruchsvolle Materialien verarbeiten.
Ökologische Nachhaltigkeit
Verbesserte dielektrische Recyclingsysteme und reduzierte Energieverbrauchsstrategien. Die fortgeschrittene Filtration ermöglicht eine verlängerte dielektrische Lebensdauer und senkt die Leistung und senkte die Kosten und die Umweltauswirkungen.
