Hochpräziser Spritzgusshersteller für Qualitätsteile

ABIS Mould Technology betreibt eine 85.000 Quadratmeter große Anlage im Bezirk Longgang in Shenzhen. Seit 1996 fertigen wir Spritzgussformen und Präzisionsteile und haben derzeit 40+ Maschinen von 80 bis 1.600 Tonnen im Einsatz. Rund 60 % unserer Jahresproduktion gehen an Medizingerätehersteller und Tier-2-Automobilzulieferer in Europa und Nordamerika.



Unser Kerngeschäft liegt im Bereich medizinischer Geräte, insbesondere der Katheterherstellung und Präzisionsschläuche. Wir kümmern uns auch um Automobilsicherheitskomponenten und Industrieanwendungen, bei denen die Maßhaltigkeit die Montage oder Leistung beeinflusst. Der Zertifizierungsstapel umfasst TS/16949 für die Automobilindustrie, ISO 13485 für medizinische Geräte und ISO 14001 für Umweltmanagement.

Herstellung medizinischer Geräte und Katheter

Die Katheterarbeit stellt ein erhebliches Produktionsvolumen für unsere Einrichtung dar. Wir kümmern uns um Präzisionsschläuche von 1 Fr bis 24 Fr, Katheterspitzenformung, Multilumen-Extrusion, Komponentenverklebung und Endmontage unter Reinraumbedingungen. Die Kunden von Medizinprodukten, mit denen wir zusammenarbeiten, brauchen Lieferanten, die verstehen, dass die regulatorische Dokumentation ebenso viel Zeitaufwand beeinflusst wie die eigentliche Herstellung.

Unsere Erfahrung mit medizinischen Materialien umfasst USP-Klasse-VI-zugelassene Harze, sterilisationskompatible Formulierungen für Gammastrahlung und EtO sowie Hochleistungspolymere, einschließlich PEEK, bei denen es auf geeignete Kristallisationsprotokolle ankommt. Für Katheterschläuche arbeiten wir je nach Anwendungsanforderungen mit TPU in medizinischer Qualität, Pebax, Nylon-Verbundwerkstoffen und Spezialverbindungen.

Die Reinraumkapazität entspricht der Klasse 100.000 (ISO 8) und verfügt über eine spezielle Materialhandhabung, um eine Kreuzkontamination zwischen medizinischer und kommerzieller Produktion zu verhindern. Dokumentationssysteme unterstützen die Einhaltung von FDA 21 CFR Part 820 und EU-MDR-Anforderungen.

Prozesskontroll- und Qualitätssysteme

Wir nutzen die Werkzeuginnendrucküberwachung für medizinische und Automobil-Präzisionsprogramme, anstatt uns nur auf hydraulische Druckdaten zu verlassen. Die Sensoren in der Kavität verfolgen, was während der Füll- und Verpackungsphase mit dem Teil passiert. Dies ist wichtig, wenn Sie versuchen, eine Konsistenz von ±0,025 mm über alle Produktionschargen hinweg aufrechtzuerhalten.

Für die Optimierung des Umschaltens von Geschwindigkeit-auf-Druck nehmen wir Anpassungen auf der Grundlage der tatsächlichen Rückmeldung des Hohlraumdrucks vor und nicht auf der Grundlage von Positions- oder Zeit-auslösern. Dieser Ansatz hat die Dimensionsabweichung kritischer Merkmale im Vergleich zu unseren früheren Prozessmethoden um 60–70 % reduziert. Die Sensorhardware kostet je nach Konfiguration etwa 3.000 bis 5.000 US-Dollar pro Kavität, aber die Amortisation zeigt sich in der Regel innerhalb des ersten Produktionsquartals durch die Reduzierung des Ausschusses.

Die statistische Prozesskontrolle läuft auf allen Medizinprodukteprogrammen mit Cpk-Zielen über 1,67. Die tatsächliche Leistung bei aktuellen medizinischen Programmen liegt je nach Teilekomplexität und Materialverhalten zwischen etwa 1,6 und 2,1. Wir verfolgen dies mithilfe rollierender 30-Tage-Fenster mit 50+ Stichprobenminima pro kritischer Dimension.

Die Genehmigungsraten für Erstartikel liegen innerhalb der ersten T1-Einreichung bei etwa 90 %. Bei den restlichen 10 % sind in der Regel geringfügige Dimensionsänderungen erforderlich, die bei Prototypenversuchen festgestellt wurden, und keine grundlegenden Neukonstruktionen der Form. Wenn wir diese Zahlen nennen, stammen sie aus unserer tatsächlichen Produktionsdatenbank der letzten 18 Monate.

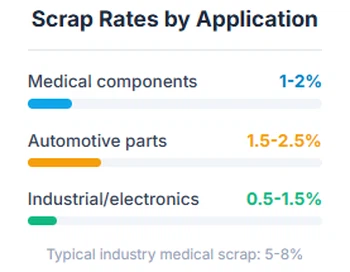

Die Ausschussraten variieren je nach Anwendung:



Moldflow-Analyse und DFM-Unterstützung

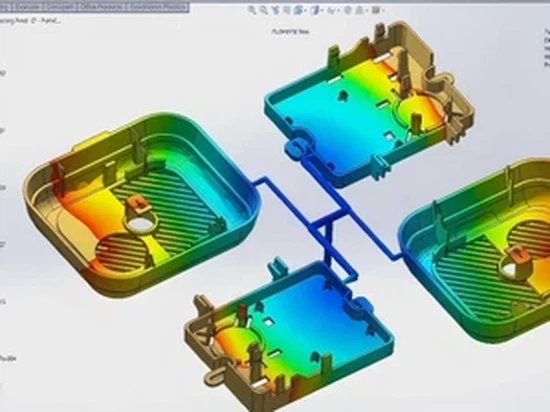

Wir führen eine Moldflow-Simulation durch, bevor wir Stahl mit Präzisionsprogrammen schneiden. Dies erkennt Bindenahtprobleme in kritischen Bereichen, identifiziert Probleme bei der Angussposition und prognostiziert Schrumpfungen, die zu Dimensionsproblemen führen würden. Die Analyse kostet je nach Komplexität des Teils etwa 800–1.500 US-Dollar, was die Nachbearbeitung harter Werkzeuge übertrifft.



Bei einem kürzlich durchgeführten Gehäuseprogramm für medizinische Geräte wurden beim ersten Moldflow-Durchlauf potenzielle Schweißlinien festgestellt, die die O-Ring-Dichtungsfläche kreuzten. Wir haben das Tor versetzt und das Laufsystem angepasst, wodurch das Problem gelöst wurde, bevor Metall zerschnitten wurde. Der frühere Lieferant des Kunden hatte das Werkzeug ohne Simulation gebaut und musste schließlich eine Schweißreparatur im Wert von 12.000 $ durchführen, um die ursprüngliche Angussposition zu schließen und neu zu schneiden.



DFM-Feedback identifiziert in der Regel Möglichkeiten zur Reduzierung der Werkzeugkosten oder zur Verbesserung der Herstellbarkeit. Für ein Automobilsensorgehäuse haben wir vorgeschlagen, zwei separate Komponenten zu einem einzigen umspritzten Teil zu kombinieren. Dadurch konnte ein Montagevorgang eingespart und der Gesamtstückpreis um etwa 18 % gesenkt werden, allerdings waren im Vorfeld anspruchsvollere Werkzeuge erforderlich.



Ausrüstung und Anlagenkapazitäten

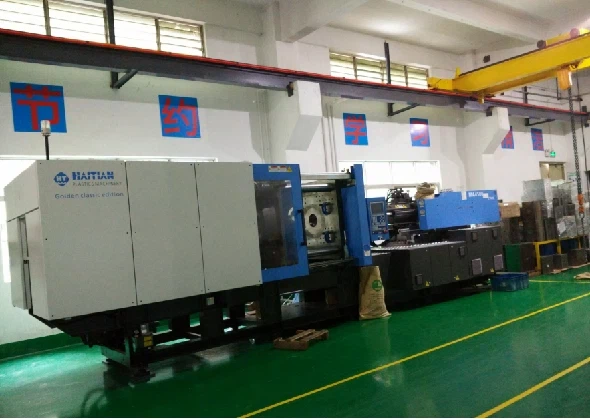

Die Spritzgießflotte besteht hauptsächlich aus vollständig-elektrischen Maschinen, die für Präzisionsarbeiten eine bessere Wiederholgenauigkeit als hydraulische Geräte bieten. Der Energieverbrauch ist etwa 60 % niedriger als bei vergleichbaren hydraulischen Maschinen, und die Maßhaltigkeit zeigt sich in den SPC-Daten.

Ungeplante Ausfallzeiten machen derzeit etwa 3 % der gesamten Produktionsstunden aus. Wir verfolgen die mittlere Zeit zwischen Ausfällen, obwohl diese Zahlen je nach Maschinenalter und Anwendung erheblich variieren. Die neueren Geräte in unserer Flotte (installiert 2020–2023) weisen erwartungsgemäß eine bessere MTBF-Leistung auf als ältere Maschinen.

Zu den sekundären Arbeitsgängen gehören Ultraschallschweißen, Heißnieten, Einbau der Einsätze und Endmontage. Wenn die Programme dies erfordern, koordinieren wir auch Siebdruck, Tampondruck und Lasermarkierung durch qualifizierte Subunternehmer.

Materialwissenschaft und Hochleistungspolymere

Die PEEK-Verarbeitung erfordert eine ordnungsgemäße Kristallisationskontrolle, die wir durch DSC-Tests an Erstmustern validieren. Das Formen bei niedrigen Temperaturen und der Versuch eines Nachglühens funktionieren nicht, da Kristalle erzeugt werden, die bei etwa 220 Grad schmelzen, statt bei 343 Grad, die für die Leistung bei hohen Temperaturen erforderlich sind. Das ist kein theoretisches Wissen. Wir haben Teile anderer Lieferanten gesehen, die auf diese Weise versagt haben.

Medizinische-Materialien erhalten eine Rückverfolgbarkeit auf Chargenebene-, indem Materialzertifizierungen mit fertigen Teilen verknüpft werden. Wir unterhalten spezielle Verarbeitungsgeräte für medizinische Anwendungen, um eine Kreuzkontamination mit handelsüblichen Harzen-zu verhindern. Zu den Trocknungsprotokollen gehört die Überwachung des Taupunkts, und wir verwenden eine farbcodierte Lagerung, um medizinische von kommerziellen Materialien zu trennen.

Technische Hochtemperatur-Thermoplaste in unserer validierten Materialbibliothek umfassen PA6, PA66, PA12, PBT, PPS, PEI und PSU. Wir arbeiten auch mit glas- und kohlenstofffaserverstärkten Verbindungen, allerdings erfordern fasergefüllte Materialien andere Verarbeitungsüberlegungen als ungefüllte Harze.

Einige Materialien verarbeiten wir über Partnereinrichtungen und nicht-intern. Flüssigsilikonkautschuk (LSR) erfordert spezielle Ausrüstung, die wir derzeit nicht haben. Polymere mit extrem hohen Temperaturen oberhalb des Dauereinsatzbereichs von PEEK erfordern eine andere Anlageninfrastruktur. Für diese Materialien können wir die Produktion über qualifizierte Partner koordinieren oder direkte Bezugsquellen empfehlen.

Fähigkeit zum Metallspritzguss (MIM).

Werkzeugdesign und -herstellung

Wir entwerfen Formen im eigenen Haus mit den CAD/CAM-Systemen SolidWorks und Cimatron. Die Bearbeitung der Werkzeuge erfolgt auf CNC-Geräten von Makino und Sodick mit Erodierfunktionen für komplexe Geometrien. Für medizinische Präzisionsarbeiten verwenden wir typischerweise P20- oder H13-Werkzeugstahl mit einer Härte von etwa HRC 48-52. Werkzeuge mit höherer Kavitätsanzahl oder eine Produktion in großen Stückzahlen könnten S136 oder NAK80 rechtfertigen.

Je nach Anwendungsanforderungen und Kundenwunsch kommen Heißkanalsysteme von Yudo oder Synventive. Wir verwenden Ewikon in einigen europäischen Programmen, wo Kunden es angeben. Kaltkanalwerkzeuge kosten im Vorfeld weniger, erzeugen aber mehr Ausschuss, sodass der wirtschaftliche Break-Even-Wert vom Produktionsvolumen und den Materialkosten abhängt.

Eine konforme Kühlung ist bei Teilen sinnvoll, bei denen es auf die Zykluszeit ankommt oder bei denen die Dimensionsstabilität ein besseres Wärmemanagement erfordert. Die Werkzeugkostenprämie beträgt je nach Komplexität des Kühlkreislaufs 15-25 % und amortisiert sich durch schnellere Zyklen oder geringeren Verzug. Wir bewerten dies auf Programmbasis-, anstatt es allgemein anzuwenden.

Lieferzeiten und Preisstruktur

Die Herstellung von Prototypenwerkzeugen dauert in der Regel 4 bis 6 Wochen von der Designgenehmigung bis zu den ersten Mustern. Dies setzt normale Komplexität und keine Verzögerungen bei der Materialbeschaffung voraus. Die Produktionszeit der Werkzeuge beträgt je nach Anzahl und Komplexität der Kavitäten 8 bis 12 Wochen.

Typische Werkzeugkostenspannen

(einzelne Kavität, Standardkomplexität)

Dies sind grobe Richtwerte. Tatsächliche Angebote hängen von der Teilegeometrie, den Toleranzanforderungen, der Anzahl der Hohlräume und den Spezifikationen des Werkzeugstahls ab. Heißkanalsysteme kosten je nach Konfiguration 4.000 bis 12.000 US-Dollar.

Der Stückpreis hängt von den Materialkosten, der Zykluszeit, der Anzahl der Kavitäten und dem Jahresvolumen ab. Als Referenzpunkt: Eine medizinische Gerätekomponente aus PC/ABS, die jährlich 500.000 Mal hergestellt wird, kann je nach Größe und Komplexität zwischen 0,80 und 1,50 US-Dollar pro Stück kosten. Höhere Volumina führen zu einer besseren Wirtschaftlichkeit durch Optimierung der Kavitätenanzahl.

Mindestbestellmengen für die laufende Produktion beginnen in der Regel bei etwa 50.000 Stück pro Jahr, um Werkzeuginvestitionen und Prozessvalidierung zu rechtfertigen. Aufgrund der Stückpreisökonomie und der regulatorischen Anforderungen funktionieren medizinische Geräteanwendungen manchmal mit geringeren Stückzahlen.

Technischer Supportprozess

Die erste technische Bewertung umfasst die Überprüfung des Teiledesigns, DFM-Empfehlungen und eine Moldflow-Machbarkeitsstudie. Bei seriösen Programmanfragen stellen wir dies kostenlos zur Verfügung. Die Bearbeitungszeit beträgt in der Regel 3–5 Werktage, abhängig von der Teilekomplexität und dem aktuellen technischen Arbeitsaufwand.

Formelle Angebote werden innerhalb von 5–7 Werktagen geliefert, einschließlich einer Aufschlüsselung der Werkzeugkosten, Stückpreisschätzungen auf verschiedenen Volumenniveaus und Zeitplanprognosen. Wir beziehen DFM-Feedback ein, das häufig Kostensenkungsmöglichkeiten identifiziert, bevor wir uns für die Werkzeugausstattung entscheiden.

Für qualifizierte Programme, die in die Prototypenphase übergehen, bauen wir zur Prozessvalidierung Werkzeuge mit einer -Kavität oder einer begrenzten -Kavität. Diese Phase umfasst die Bestätigung der Materialauswahl, die Prozessoptimierung, die Erstmusterprüfung und die Lieferung des Dokumentationspakets. Die Investition in Prototypenwerkzeuge beläuft sich je nach Komplexität des Teils auf 5.000 bis 15.000 US-Dollar und wird bei Fortsetzung des Programms auf die Produktionswerkzeuge angerechnet.

Kundenreferenzen und Werksaudits

Bei qualifizierten Anfragen können wir Kundenreferenzen bereitstellen, vorbehaltlich der Geheimhaltungsvereinbarungen mit bestehenden Kunden. Einige Kunden aus der Medizintechnik- und Automobilbranche ziehen es vor, in öffentlichen Materialien anonym zu bleiben, sind aber im Rahmen der Geheimhaltungsvereinbarung bereit, mit ernsthaften Interessenten zu sprechen.

Werksaudits sind bei bedeutenden Programmen willkommen und werden empfohlen. Normalerweise führen wir monatlich drei bis fünf Kundenaudits durch, die Qualitätssysteme, Prozesskontrollen, Materialhandhabung und Produktionskapazitäten abdecken. Unser Qualitätsmanager koordiniert diese Besuche und kann spezifische Auditanforderungen, einschließlich Lieferantenqualifizierungsprotokolle, berücksichtigen.

Für Kunden von Medizinprodukten, die eine Dokumentation der FDA- oder EU-MDR-Konformität benötigen, unterhalten wir validierte Prozessdateien, Materialrückverfolgbarkeitssysteme und Änderungskontrollverfahren, die die Einreichung behördlicher Auflagen unterstützen.

*Leistungsdaten stellen tatsächliche Produktionsergebnisse aus aktiven Programmen im Zeitraum 2023 bis 2024 dar. Spezifische Kundennamen werden gemäß Vertraulichkeitsvereinbarungen weggelassen. Preise und Lieferzeiten sind ungefähre Richtwerte und unterliegen projektspezifischen Anforderungen.*
