Was sind die üblichen Auswurfmechanismen von Spritzgussformen?
Die kombinierte Form der Drücker ist in Abbildung 1 gezeigt. Nehmen Sie die Form der Schubstange, die Montage ist die einfachste, die Wahl der Freiheit der Position ist groß, am meisten auf Box Körperstück anwenden.Die Form der Auswerferspitze ist abgerundet, eckig , quadratische, rechteckige und andere Formen. Der Standard der chinesischen Plastikspritzgußteile (GB4169.1 ~ 4169-84) hat den Standard der runden Putter.
Die kombinierte Form des Auswerferstiftes ist in 2 gezeigt. Kreisförmige Kunststoffteile mit Löchern in der Mitte oder kreisförmig vorstehende Kunststoffteile mit Löchern. Die Drückerteile sollten den zentralen Kern vermeiden und können durch das Schubrohr herausgedrückt werden.
Die kombinierte Form der Drückplatte ist in 3 gezeigt, die oft für das Auswerfen von kastenartigen Teilen verwendet wird. Da sich die Oberseite an der Kante des Kunststoffteils befindet, ist die Oberseite stark und zuverlässig.
Schubstange, Schubrohr und Druckplatte sind mit Auswerfermechanismus kombiniert, wie in Abbildung 4.FIG. A wird in Kombination mit Schubstange und Schubrohr verwendet, und B wird in Kombination mit Druckplatte und Druckrohr verwendet.

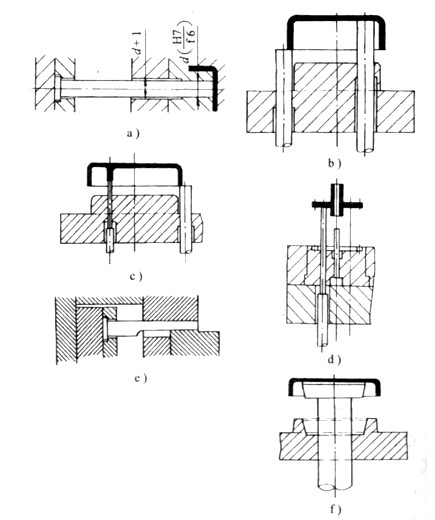

Abbildung 1 Schubstangen-Top-Out-Mechanismus.
FEIGE. 2 Auswurfmechanismus des Schubrohrs.
FEIGE. 3 Auswurfmechanismus der Druckplatte.
Sobald die Aktion die Kunststoffteile nicht aus der Form bringen kann, kann der sekundäre Auswurfmechanismus verwendet werden. Der sekundäre Auswurfmechanismus hat viele Formen, wie in 5 gezeigt.
FEIGE. 4 Stößelstange, Schubrohr und Schubplattengelenkauswurfmechanismus.
Fig. 5 der sekundäre Auswurfmechanismus.
